מחברי BNC
יישומים
  • אנטנות
  • טלקומוניקציה
  • כלי-רכב
  • רשתות מחשבים
  • תקשורת לווינים
  • תחנות בסיס
  • מודמים לכבלים
  • ציוד מכשור

חברת Amphenol RF מציעה קו שלם של מחברי BNC עם אפשרויות רבות. עם עכבה של Ω ‏50 ו- Ω‏ 75, דירוג מסחרי או צבאי, מחברי BNC הם זעירים, קלי משקל ואמינים.

עם תכן קלאסי אמין, מחברי BNC‏ מתאימים עבור מגוון רחב של כבלי RG וסטנדרטיים בתעשייה, במגוון של סגנונות סיומות. קו שלם של שקעי לוחות מעגלים מודפסים, שקעי דופן (Bulkhead), מחברים עם קוטביות הפוכה, סיומות נגדים ואבזרים אחרים משלימים את היצע המוצרים.

מפרט טכני

סדרת המוצרים BNC תיאור
עכבה ‎50 Ω ו- Ω ‏75 ה- BNC הוא מחבר בסגנון כידון (Bayonet) המאפשר חיבור וניתוק מהיר עם מנגנון נעילה פוזיטיבית.
מחבר BNC מבית Amphenol RF
תחום תדרים ‎0–4 GHz
צורת חיבור נעילת כידון עם שתי יתדות
תחום טמפרטורות 65‎°C- עד 165°C+

מחברי BNC להרכבה על כבלים הצג הכול

חברת Amphenol מציעה מגוון שלם של תקעים, שקעים ושקעי דופן (Bulkhead) מסוג BNC להרכבה על כבלים. מחברים אלו תוכננו כסיומות לכבלים סטנדרטיים בתעשייה של ‎ 50 ohmו- ‎75 ohm. מגוון של פריטים סטנדרטיים מופיעים בתרשים להלן. הורד את המדריך למחברי כבלים עבור מחברי RF נוספים להרכבה על כבלים.

מחברי BNC להרכבה על כבלים
סוג הכבל תקע
ישר		 תקע
בזווית ישרה		 שקע
ישר 		 שקע דופן
(Bulkhead) 		 שקע
פאנל
RG-6 הצג הצג   הצג הצג
RG-6 Plenum הצג   הצג
RG-8, RG-213, RG-393, RG-214 הצג הצג הצג
RG-8X, LMR-240 הצג הצג הצג הצג
RG-55, RG-142, RG-223 הצג הצג הצג הצג הצג
RG-58, LMR-195 הצג הצג הצג הצג הצג
RG-59 הצג הצג הצג הצג הצג
RG-59 20AWG הצג   הצג הצג הצג
RG-174, RG-316, LMR-100 הצג הצג הצג הצג הצג
RG-178, RG-196 הצג   הצג הצג הצג
RG-179, RG-187 הצג הצג הצג הצג הצג
RG-180, RG-195, B1855A, B8218 הצג הצג הצג הצג הצג
RG-316 עם מקלעת כפולה הצג הצג הצג הצג הצג
RG-393, RG-214 הצג הצג הצג
RG-402‏, 0.141 חצי-קשיח הצג הצג הצג הצג הצג
RG-402‏, 0.085 חצי-קשיח הצג הצג הצג הצג הצג
LMR-200 הצג הצג הצג הצג
LMR-400 הצג הצג הצג הצג הצג
734A, B1505A הצג הצג הצג הצג הצג
735A הצג הצג הצג הצג הצג
B1694A הצג הצג הצג הצג הצג
100‎ mHz RGB הצג
חזרה לתחילת העמוד

מתאמים קואקסיאליים BNC הצג הכול

חברת Amphenol RF מציעה מגוון שלם של מתאמי BNC באיכות גבוהה בתוך-סדרות ובין-סדרות מתאמי ה- RF זמינים בתצורות ישרה ובזווית ישרה והם ממוטבים להעניק ביצועים חשמליים עקביים ואמינות מכנית.

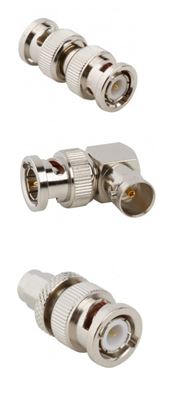

תצורות מתאמים תצורות מתאמים
מתאמים קואקסיאליים BNC ל- 1.0/2.3 דף מוצר מתאמים קואקסיאליים BNC ל- 1.0/2.3
מתאמים קואקסיאליים BNC ל- BNC דף מוצר מתאמים קואקסיאליים BNC ל- BNC
מתאמים קואקסיאליים BNC ל- F-Type דף מוצר מתאמים קואקסיאליים BNC ל- F-Type
מתאמים קואקסיאליים BNC ל- HD-BNC דף מוצר מתאמים קואקסיאליים BNC ל- HD-BNC
מתאמים קואקסיאליים BNC ל- MCX דף מוצר מתאמים קואקסיאליים BNC ל- MCX
מתאמים קואקסיאליים BNC ל- N-Type דף מוצר מתאמים קואקסיאליים BNC ל- N-Type
מתאמים קואקסיאליים BNC ל- TNC דף מוצר מתאמים קואקסיאליים BNC ל- TNC
מתאמים קואקסיאליים BNC ל- SMA דף מוצר מתאמים קואקסיאליים BNC ל- SMA
מתאמים קואקסיאליים BNC ל- SMB דף מוצר מתאמים קואקסיאליים BNC ל- SMB
מתאמים קואקסיאליים BNC ל- UHF דף מוצר מתאמים קואקסיאליים BNC ל- UHF
חזרה לתחילת העמוד

מכללי כבלים BNC הצג הכול

מכללי הכבלים BNC באורך קבוע מבית Amphenol RF זמינים במגוון של תצורות כבלים הכולל אפשרויות כבלי סדרת RG גמישים, כבלי LMR עם הפסדים נמוכים וכבלי שידור פומבי נפוצים. היצע מכללי הכבלים שלנו כולל מידות אורך מטריות ובריטיות סטנדרטיות שהם אידיאליים עבור כל יישום RF.

BNC ל- BNC BNC ל- HD-BNC BNC ל- SMA BNC ל- SMB
תצורות כבל RG‏
58		 RG‏
59		 RG‏
142		 RG‏
174		 RG‏
179		 RG‏
316		 LMR‏
100		 LMR‏
240		 Belden‏
1505A		 Belden‏
1694A		 Belden‏
1855A		 Belden‏
8218
BNC ל- BNC הצג הצג הצג הצג הצג הצג הצג הצג הצג הצג הצג הצג
BNC ל- HD-BNC                 הצג הצג הצג
BNC ל- SMA הצג   הצג     הצג
BNC ל- SMB       הצג הצג
חזרה לתחילת העמוד

מחברי BNC להרכבה בקצות לוחות PCB

אנו מציעים מגוון שלם של מחברי BNC להרכבה בקצות לוחות PCB בעיבוד מדויק ובאיכות גבוהה. המחברים הם בעלי גוף פליז מצופה זהב ומתוכננים כסיומות עבור מגוון של לוחות מעגלים מודפסים. השקעים זמינים עם מגעים בתצורת זקף עגול ועם תדר מקסימלי של עד 4‎ Ghz.

מחברי BNC לקצה לוח PCB
מק"ט סגנון
הגוף		 עובי
לוח PCB		 קוטביות עכבה אום משושה מבודדים
‎112740-13 שקע דופן (Bulkhead) 0.062 אינץ' סטנדרטית Ohm‏ 75 14 מ"מ לא
‎112740-14 שקע דופן (Bulkhead) 0.062 אינץ' סטנדרטית Ohm‏ 75 מפתח מחורץ לא
‎112740-16 שקע דופן (Bulkhead) 0.084 אינץ' סטנדרטית Ohm‏ 75 14 מ"מ לא
112801 שקע 0.062 אינץ' סטנדרטית Ohm‏ 75 לא ישים לא
112806‎-75 שקע דופן (Bulkhead) 0.062 אינץ' סטנדרטית Ohm‏ 75 14 מ"מ כן
112641 שקע 0.062 אינץ' סטנדרטית Ohm‏ 75 לא ישים לא
ראה גם: כל מחברי BNC להרכבה בקצות לוחות
חזרה לתחילת העמוד

מחברי BNC להרכבה בלוחות PCB

אנו מציעים מגוון שלם של מחברי BNC להרכבה בלוחות PCB. המחברים הם בעלי גוף פליז מצופה ניקל ומתוכננים כסיומות עבור מגוון של לוחות מעגלים מודפסים. התקעים והשקעים זמינים בתצורות ישרה וזווית ישרה. המק"טים הסטנדרטיים מוצגים במטריצה להלן.

לוחות PCB אנכיים
מחברים אנכיים להרכבה בלוחות PCB
מק"ט מין עכבה סגנון סיומת
‎031-5329-52RFX שקע ‎50 Ohm חור עובר
‎031-5329-51RFX שקע ‎50 Ohm חור עובר
‎031-5329-72RFX שקע Ohm‏ 75 חור עובר
‎031-5493 שקע ‎50 Ohm חור עובר
‎031-5329 שקע ‎50 Ohm חור עובר
112404 שקע ‎50 Ohm חור עובר
112405 שקע Ohm‏ 75 חור עובר
112536 שקע ‎50 Ohm חור עובר
11215 שקע ‎50 Ohm חור עובר
‎112515-75 שקע Ohm‏ 75 חור עובר
112538 שקע ‎50 Ohm חור עובר
112483 שקע ‎50 Ohm חור עובר
ראה גם: כל מחברי BNC אנכיים להרכבה בלוחות PCB
זווית ישרה
מחברים בזווית ישרה להרכבה בלוחות PCB
מק"ט מאפיין הרכבה מין עכבה סגנון סיומת
‎031-5431-10RFX דופן (Bulkhead) שקע ‎50 Ohm חור עובר
‎031-5640-1010   שקע ‎50 Ohm חור עובר
‎031-5431-2010 דופן (Bulkhead) שקע ‎50 Ohm חור עובר
‎031-5431 דופן (Bulkhead) שקע ‎50 Ohm חור עובר
‎031-5637 דופן (Bulkhead) שקע ‎50 Ohm חור עובר
‎031-5538-10RFX דופן (Bulkhead) שקע ‎50 Ohm חור עובר
‎031-5640   שקע ‎50 Ohm חור עובר
112487 דופן (Bulkhead) שקע ‎50 Ohm חור עובר
112762   שקע Ohm‏ 75 חור עובר
112809‎-75 דופן (Bulkhead) שקע Ohm‏ 75 חור עובר
112778   שקע Ohm‏ 75 חור עובר
ראה גם: כל מחברי BNC בזווית ישרה להרכבה בלוחות PCB
מחבר HPSS
מחברים עם מגעים מסוג High Performance Swept Surface Mount‏ (HPSS)
מק"ט סגנון הגוף עכבה מאפייני הרכבה
112803 אנכי ‎50 Ohm דופן (Bulkhead)
112659‎-75-12 פרופיל סטנדרטי בזווית ישרה Ohm‏ 75 דופן (Bulkhead)
חזרה לתחילת העמוד

שקעי BNC מבודדים ללוחות PCB

חברת Amphenol RF מציעה קו שלם של שקעי BNC חסכוניים מבודדים להרכבה בלוחות PCB שהם אידיאליים עבור מגוון של יישומים. קיימות אפשרויות הרכבה בזווית ישרה ובדופן עם תצורות גיבוב עם יציאה יחידה או שתי יציאות ועם עכבה של 50‎ Ohm או ‎.75 Ohm בתי PBT זמינים בלבן או בשחור. בית מאבץ יצוק בתבנית ומצופה ניקל זמין גם כן. ההרכבה על לוחות PCB מסתייעת בזקפים עגולים או במהדקי מזלג.

מחברי BNC מבודדים
שקעי BNC מבודדים, בזווית ישרה, יציאה יחידה, חור עובר, פרופיל סטנדרטי
מק"ט חומר הבית
והצבע		 פרופיל
(מימד A)		 מהדק ל- PCB עכבה
‎031-5431 PBT, לבן "0.629 (‏15.9 מ"מ) זקף עגול ‎50 Ohm
031‎-5431-1010 מזלג ‎50 Ohm
031‎-71047 זקף עגול Ohm‏ 75
031‎-71047-1010 מזלג Ohm‏ 75
‎031-5538 PBT, שחור זקף עגול ‎50 Ohm
‎031-5538-1010 מזלג ‎50 Ohm
‎031-5538-10RFX* מזלג ‎50 Ohm
‎031-71046 זקף עגול Ohm‏ 75
‎031-71046-1010 מזלג Ohm‏ 75
‎031-71043 אבץ יצוק בתבנית, ניקל זקף עגול Ohm‏ 75
‎031-71043-1010 מזלג Ohm‏ 75
שקעי BNC מבודדים, בזווית ישרה, יציאה יחידה, חור עובר, פרופיל נמוך
מק"ט חומר הבית
והצבע		 מהדק ל- PCB עכבה לוח אחורי
‎031-5486 "0.518 (13.1 מ"מ) PBT, לבן זקף עגול ‎50 Ohm
‎031-5486-1010 מזלג ‎50 Ohm
031‎-5486-10RFX* מזלג ‎50 Ohm
‎031-71052 זקף עגול Ohm‏ 75
‎031-71052-1010 מזלג Ohm‏ 75
‎031-71052-10RFX* מזלג Ohm‏ 75
‎031-5540 PBT, שחור זקף עגול ‎50 Ohm
‎031-5540-1010 מזלג ‎50 Ohm
031‎-5540-10RFX* מזלג ‎50 Ohm
‎031-71053 זקף עגול Ohm‏ 75
031‎-71053-1010 מזלג Ohm‏ 75
‎031-5637 אבץ יצוק בתבנית, ניקל זקף עגול ‎50 Ohm
‎031-71042 זקף עגול Ohm‏ 75
*כולל חומרה
שקעי BNC מבודדים, בזווית ישרה, יציאה כפולה, חור עובר
מק"ט חומר הבית
והצבע		 מהדק ל- PCB עכבה לוח אחורי
‎031-6576 PBT, לבן מזלג ‎50 Ohm לא
‎031-70506 מזלג Ohm‏ 75 לא
‎031-6575 PBT, שחור מזלג ‎50 Ohm לא
‎031-70505 מזלג Ohm‏ 75 לא
‎031-6577 אבץ יצוק בתבנית, ניקל מזלג ‎50 Ohm כן
031‎-6578 מזלג ‎50 Ohm לא
‎031-6590* מזלג ‎50 Ohm כן
‎031-70507 מזלג Ohm‏ 75 כן
031‎-70508 מזלג Ohm‏ 75 לא
*כולל חומרה
שקעי BNC מבודדים, אנכיים, חור עובר
מק"ט חומר הבית
והצבע		 סוג הפין עכבה
‎031-71058 PBT, לבן זקף עגול Ohm‏ 75
‎031-71058-1010 מזלג Ohm‏ 75
‎031-5539 PBT, שחור זקף עגול ‎50 Ohm
031‎-5539-1010 מזלג ‎50 Ohm
‎031-71059 זקף עגול Ohm‏ 75
031‎-71059-1010 מזלג Ohm‏ 75
‎031-5633 אבץ יצוק בתבנית, ניקל זקף עגול ‎50 Ohm
‎031-5633-1010 מזלג ‎50 Ohm
031‎-71045 זקף עגול Ohm‏ 75
‎031-71045-1010 מזלג Ohm‏ 75
