פתרונות מחברי RF לוח-ללוח גמישים

מחברים קואקסיאליים מציעים פתרון אידיאלי עבור יישומי חיבור-עיוור

פתרונות מחברי לוח-ללוח מבית Amphenol RF הם בעלי תכנים קומפקטיים עם חתימות-שטח קטנות ועם ציפה (Float) מובילה בתעשייה כדי לספק טולרנס מקסימלי עבור סטיות יישור רדיאליות ואקסיאליות, מאפיין ההופך חיברורים אלו לאידיאליים עבור יישומי חיבור-עיוור. חברת Amphenol RF מציעה מגוון רחב של תצורות מחברים בממשקי AFI‏, SMP ו- PSMP‏ כדי לספק גמישות מקסימלית עבור תכני לוח-ללוח.



מפרט חשמלי ומכני

  SMPM HD-EFI PSMP SMP AFI-50 AFI-75
תדר (GHz) DC - 65 DC - 6 DC - 10 DC - 40 DC - 6 DC - 3
תחום מס' 1 של הפסדי החזרה [VSWR] (תדר ב- GHz‏) [‎-23 dB [1.15
DC-10		 [‎-24 dB [1.14
DC-2		 ‎-32 dB [1.05]
DC-3
(בכבל)		 [‎-23 dB [1.15
DC-3		 [‎-25 dB [1.12
DC-3		 [‎-26 dB [1.11
DC-1
תחום מס' 2 של הפסדי החזרה [VSWR] (תדר ב- GHz‏) [‎19 dB [1.25-
10 עד 26.5		 [‎20 dB [1.22-
2 עד 4		 [‎-26 dB [1.11
‏3-6
(בכבל)		   [‎-17.7 dB [1.3
3-6		 [‎-17.7 dB [1.3
DC-3
עכבה נומינלית 50 50 50 50 50 75
זליגת RF‏ (dB‏) 80-   (‎-75 (4 80- (‎-70 (3 (‎-70 (3
יכולת הספק
(W)		   120
DC-2.5 GHz		 200
DC-2.2 GHz		 30
GHz‏ 1		 200
DC-2 GHz		 95
DC-1 GHz
סטיית יישור כוללת מקס' אקסיאלית (מ"מ) 0.25 0.7 2 0.25 1 1
סטיית יישור כוללת מקס' רדיאלי מקס' (מ"מ) 0.51 ‎0.7-0.75 1.32 0.51 0.8 0.8
מרווח כולל מינ' לוח-ללוח (מ"מ) 8.6 11.46 12.6 9 12.7 12.7



תכן לוח-ללוח

פתרונות מחברי לוח-ללוח מבית Amphenol RF הם בעלי תכן של שלושה חלקים המורכב משני מחברי לוחות מעגלים מודפסים וממתאם בצורת קליע.



מחברי לוח-ללוח Arrow

מחברים עם מעצור (Detent) מלא או מוגבל

מחזיק בבטחה את מתאם הקליע כאשר המערכת היא במצב לא-מחובר

Arrow

מתאם קליע

קובע את מרווח הלוח ויש לו את היכולת לשאת סטיית-יישור אקסיאלית ורדיאלית תוך שמירה על ביצועי המיקרוגל

Arrow

מחברי קדח חלק

מאפשרים חיבור קל, במיוחד בחללים קטנים או במצבי חיבור-עיוור



מוצרים מוצגים

ממשק SMPM HD-EFI PSMP SMP AFI

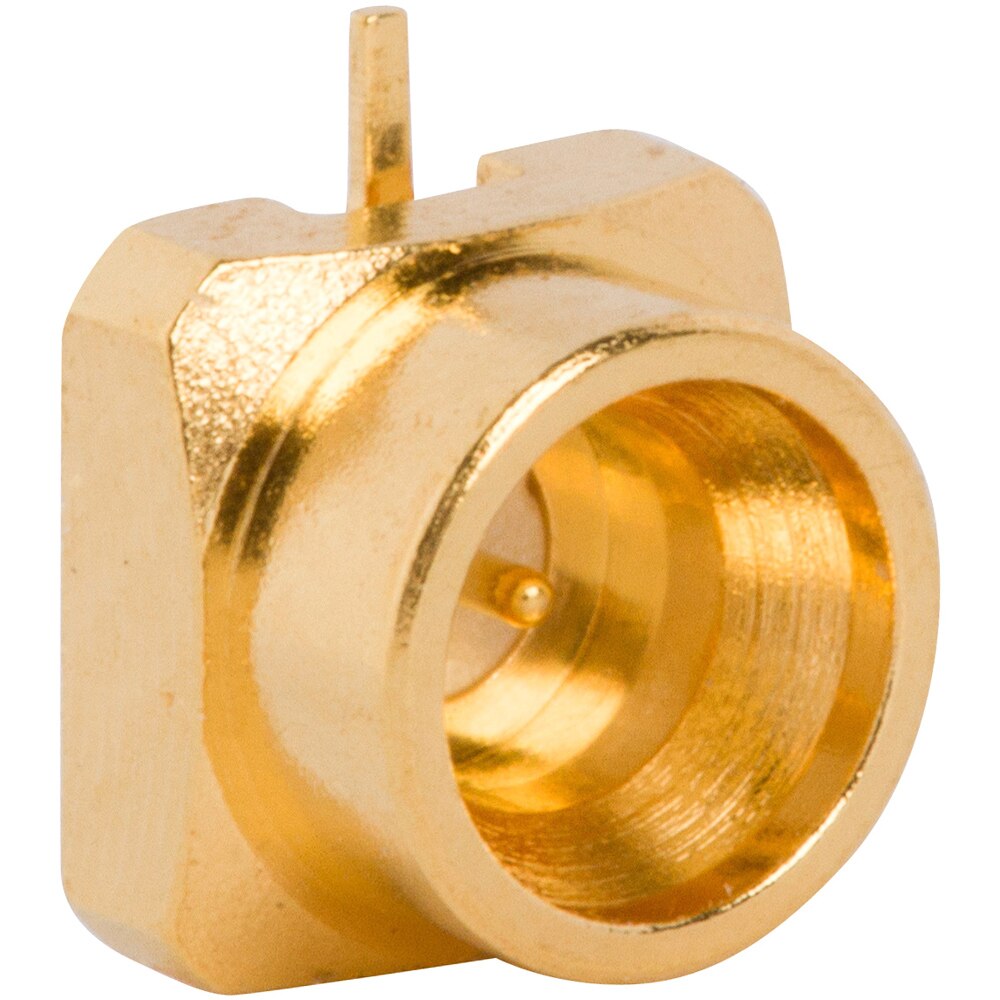

מעצור (Detent) מלא ומוגבל SMPM עם מעצור (Detent) מלא ומוגבל
הצגת הפרטים		 מחברי RF עם מעצור (Detent) מוגבל HD-EFI
הצגת הפרטים		 מעצור (Detent) מלא ומוגבל PSMP
הצגת הפרטים		 מעצור (Detent) מלא ומוגבל SMP
הצגת הפרטים		 מעצור (Detent) מלא ומוגבל AFI
הצגת הפרטים

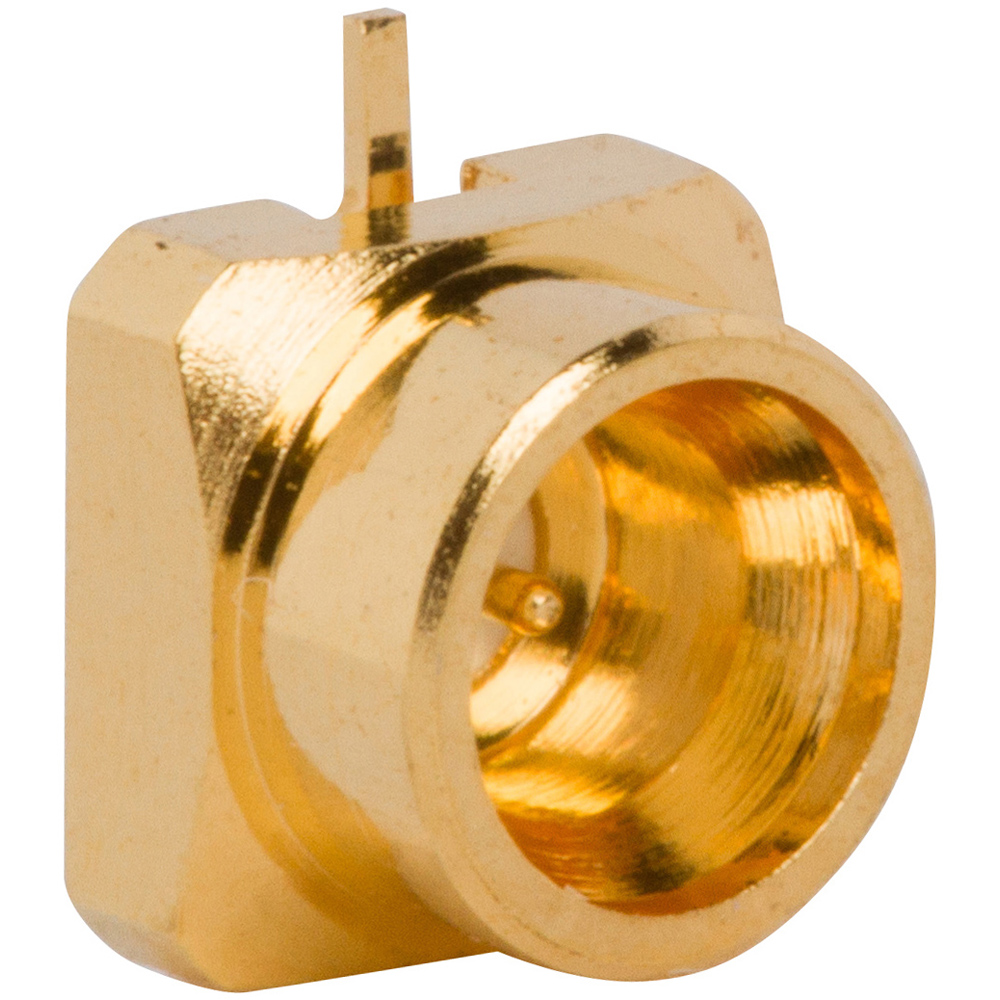

מעצור (Detent) קדח חלק SMPM עם מעצור (Detent) וקדח חלק
הצגת הפרטים		 מחברי RF עם קדח חלק HD-EFI
הצגת הפרטים		 מעצור (Detent) קדח חלק PSMP‏
הצגת הפרטים		 מעצור (Detent) קדח חלק SMP
הצגת הפרטים		 מעצור (Detent) קדח חלק AFI‏
הצגת הפרטים
Catcher's Mitt       Catcher's Mitt‏ SMP
הצגת הפרטים

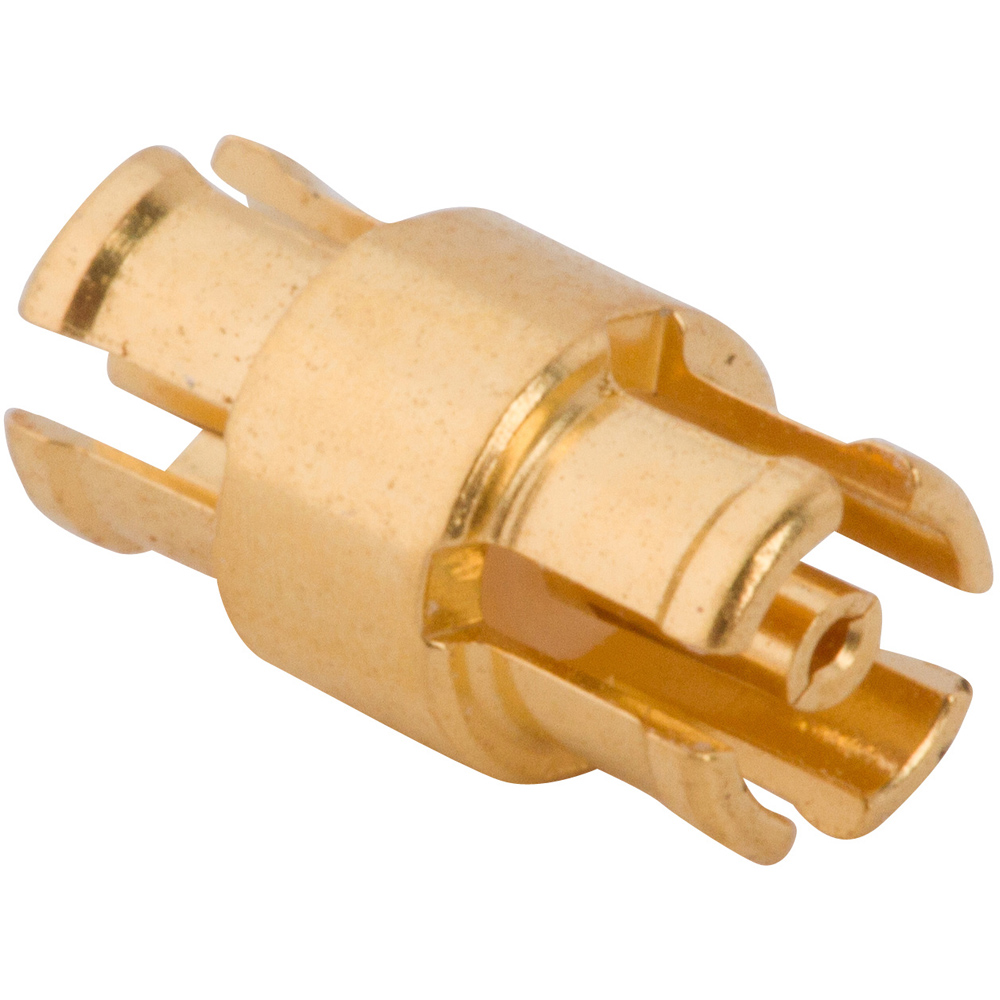

מתאמי קליע מתאמי קליע SMPM
הצגת הפרטים		 מתאמי קליע HD-EFI
הצגת הפרטים		 מתאמי קליע PSMP‏
הצגת הפרטים		 מתאמי קליע SMP
הצגת הפרטים
  הצגת הכול הצגת הכול הצגת הכול הצגת הכול הצגת הכול
