מערכות קליטת נתונים ®ADAQ7980/ADAQ7988 μModule
תתי-מערכות משולבות לקליטת נתונים 1 MSPS/500 kSPS מבית Analog Devices עבור יישומי תקשורת, בקרת תהליכים וסוללות

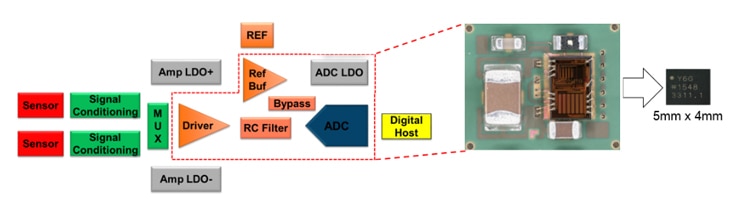

ה- ADAQ7980 ו- ADAQ7988 מבית ADI הן מערכות קליטת נתונים μModule של ממירי אנלוגי-לדיגיטלי (ADC) bit-16 המשלבות ארבעה בלוקים של עיבוד ואכשור אותות נפוצים בתוך תכן מערכת-בתוך-מארז (SiP) התומכים במגוון של יישומים. מודולים אלה משלבים ממירי ADC, דוחפי ADC, חוצץ ייחוס, בלוק הספקת-כוח יעיל ורכיבים פסיביים קריטיים בתוך מארז LGA קומפקטי בגודל 5 מ"מ × 4 מ"מ. רמה זו של אינטגרציית המערכת חוסכת אתגרי תכנון קליטת נתונים רבים, מקטינה את שטח הלוח ומשפרת את זמן היציאה לשווק לעומת פתרונות טיפוסיים. הממשקים הדיגיטליים ADAQ7980 ו- ADAQ7988 תואמים לרמות לוגיקה של 1.8 V עד V 5, והמפרט שלהם הוא עבור תחום הטמפרטורות של 55°C- עד 125°C+. הם אידיאליים עבור ציוד בדיקה אוטומטית, מכשור המופעל באמצעות סוללות, תקשורת, בקרת תהליכים ומכשירים רפואיים.
מאפיינים
- תהליך תכנון מפושט עבור מערכות קליטת נתונים
- אינטגרציה של מרכיבי מפתח של שרשרות אותות קליטת נתונים
- רזולוציה: 16-bit
- אפשרויות קצב העברה של MSPS 1 ו- kSPS 500
- פיזור הספק של 21 mW ב- 1 MSPS
- חיסכון של 50% בשטח לוח ה- PCB
- ממשק: SPI/QSPI/Microwire/DSP
- תחום טמפרטורות פעולה: 55°C- עד 125°C+
- דירוג ESD של מודל גוף אדם של V 3,500
- מארז LGA קטן של 4 מ"מ × 5 מ"מ עם 24 מוליכים
יישומים
- ציוד בדיקה אוטומטית (ATE)
- מכשור המופעל באמצעות סוללות
- תקשורת
- קליטת נתונים
- בקרת תהליכים
- מכשירים רפואיים
ADAQ7980/ADAQ7988 Evaluation Board
| תמונה | מק"ט יצרן | תיאור | כמות זמינה | מחיר | הצגת הפרטים | |
|---|---|---|---|---|---|---|
 |  | EVAL-ADAQ7980SDZ | EVAL BOARD FOR ADAQ7980 | מיידית - 2 | $393.80 | הצגת הפרטים |
 | EVAL-CN0393-FMCZ | EVAL BOARD FOR AD8251 ADAQ7988 | מיידית - 0 | $776.94 | הצגת הפרטים |
ADAQ7980 16-Bit ADC
| תמונה | מק"ט יצרן | תיאור | כמות זמינה | מחיר | הצגת הפרטים | |
|---|---|---|---|---|---|---|
|  | ADAQ7980BCCZ | IC ADC 16BIT SAR 24LGA | מיידית - 60 | $73.50 | הצגת הפרטים |
ADAQ7988 16-Bit ADC
| תמונה | מק"ט יצרן | תיאור | כמות זמינה | מחיר | הצגת הפרטים | |
|---|---|---|---|---|---|---|
| | ADAQ7988BCCZ | IC ADC 16BIT SAR 24LGA | מיידית - 0 | $54.12 | הצגת הפרטים |
| | ADAQ7988BCCZ-RL7 | IC ADC 16BIT SAR 24LGA | מיידית - 0 | $34.63 | הצגת הפרטים |
2017-06-05 תאריך הפרסום
