מתגי MEMS‏ SP4T‏ ADGM1004/ADGM1304 עם דוחף משולב

מתגי MEMS מבית Analog Devices עבור החלפת ממסרים, מכשור בדיקות RF ומיתוג RF

תמונה של מתגי MEMS‏ SP4T‏ ADGM1004 ו- ADGM1304 עם דוחף משולב מבית Analog Devices ה- ADGM1004 ו- ADGM1304 הם מתגי קוטב-יחיד, ארבע-דרכים (SP4T) בפס-רחב המשתמשים בטכנולוגיית מיתוג של מערכות אלקטרו-מכניות זעירות (MEMS) מבית ADI. טכנולוגיה זו מאפשרת מתג עם רוחב-פס-רחב, גודל קטן, ליניאריות גבוהה והפסדי תחיבה נמוכים הפועל עד Hz/DC‏ 0, מה שהופך אותו לפתרון מיתוג אידיאלי עבור מגוון רחב של יישומי RF. שבב בקרה משולב מייצר את המתח הגבוה הדרוש להפעלה אלקטרוסטטית של המתג באמצעות טרנזיסטור מוליך-למחצה של תחמוצת-מתכת משלים (CMOS) -/ממשק מקבילי תואם לוגיקת טרנזיסטור-טרנזיסטור במתח נמוך (LVTTL). כל ארבעת המתגים ניתנים לבקרה באופן עצמאי. ה- ADGM1004 פועל באופן מלא מ- HZ/DC‏ 0 עד ‎13 GHz, ואילו ה- ADGM1304 פועל מ- Hz/DC‏ 0 עד ‎14 GHz. ל- ADGM1004 יש יתרון נוסף של ‎5 kV HBM ESD עבור פיני RF1 עד RG4 ו- RFC, ו- ‎2.5 kV עבור כל הפינים האחרים. ה- ADGM1004 ו- ADGM1304 מבית ADI הם אידיאליים עבור החלפת ממסרים, מכשור בדיקות RF ומיתוג RF.

יסודות טכנולוגיית מיתוג MEMS המהפכנית מבית Analog Devices

חברת Analog Devices הופכת את טכנולוגיית מיתוג MEMS למציאות מסחרית

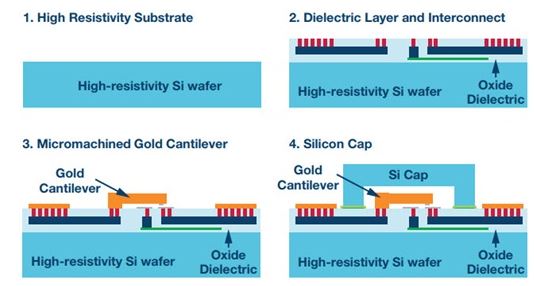

תמונה של סקירה כללית של ייצור מתגי MEMS‏ ADGM1004 ו- ADGM1304 מבית Analog Devices

תמונה של מתגי MEMS‏ SP4T‏ ADGM1004/ADGM1304 עם דוחף משולב מבית Analog Devices

מאפייני ADGM1004
  • פעולה מלאה עד Hz/DC‏ 0
    • התנגדות מצב-מופעל: Ω‏ 1.8 (טיפוסי)
    • זליגה במצב-מופסק: nA‏ 0.5 (מקס')
  • רוחב-פס dB‏ 3-
    • GHz‏ 13 (טיפוסי) עבור RF2‏, RF3
    • GHz‏ 10.8 (טיפוסי) עבור RF1‏, RF4
מאפייני ADGM1304
  • פעולה מלאה עד Hz/DC‏ 0
    • התנגדות מצב-מופעל: Ω‏ 1.6 (טיפוסי)
    • זליגה במצב-מופסק: nA‏ 0.5 (מקס')
  • הספקת מתח: V‏ 3.1‏ עד V‏ 3.4‏
  • רוחב-פס dB‏ 3-‏
    • GHz‏ 11 (טיפוסי) עבור RF1‏, RF4
    • GHz‏ 14 (טיפוסי) עבור RF2‏, RF3
  • מארז: ‎24-LFCSP
יישומים
  • החלפת ממסרים
  • ציוד בדיקה אוטומטי (ATE): אותות RF/דיגיטליים/מעורבים
  • לוחות עומס/בחון: אותות RF/דיגיטליים/מעורבים
  • מכשור בדיקות RF
  • מסננים/מנחתים ניתנים להגדרה מחדש
  • מיתוג RF עם ביצועים עיליים

ADGM1004/ADGM1304 SP4T MEMS Switches

תמונהמק"ט יצרןתיאורכמות זמינהמחירהצגת הפרטים
IC RF SWITCH SP4T 13GHZ 24LFCSPADGM1004JCPZ-R2IC RF SWITCH SP4T 13GHZ 24LFCSPמיידית - 364$370.77הצגת הפרטים
IC RF SWITCH SP4T 14GHZ 24LFCSPADGM1304JCPZ-R2IC RF SWITCH SP4T 14GHZ 24LFCSPמיידית - 140$346.61הצגת הפרטים
IC RF SWITCH SP4T 14GHZ 24LFCSPADGM1304JCPZ-RL7IC RF SWITCH SP4T 14GHZ 24LFCSPמיידית - 1249$312.66הצגת הפרטים
IC RF SWITCH SP4T 13GHZ 24LFCSPADGM1004JCPZ-RL7IC RF SWITCH SP4T 13GHZ 24LFCSPמיידית - 964$334.48הצגת הפרטים
2018-03-19 תאריך הפרסום
