פתרון מערכת עבור מסופי DTU/FTU
המשלבים פילוג ראשי ומשני

בסוף שנת 2016, חברת החשמל הממשלתית של סין (SGCC) הציעה עיקרון כולל: "המסופים האוטומטיים DTU/FTU (יחידות מסוף פילוג/יחידות מסוף הזנה) של רשת הפילוג חייבים להביא בחשבון את הדרישות של שילוב פילוג ראשי ומשני, ויש לשקול החלפת שנאים אלקטרומגנטיים מסורתיים עם שנאים אלקטרוניים." חברת Analog Devices הציגה מערך של קישורי אותות בגודל-שבב כדי לענות ליישומים חדשים אלו.

חברת ADI מציעה:

  • פתרון עיבוד אותות התואם לדרישות החדשות של רשת המדינה
  • תכן עם אמינות גבוהה ותואם EMC
  • תכן התואם לשיקולי ואריאציות DTU/FTU לטווח הקצר ולטווח הטארוך


שרשרת אותות עיקריים

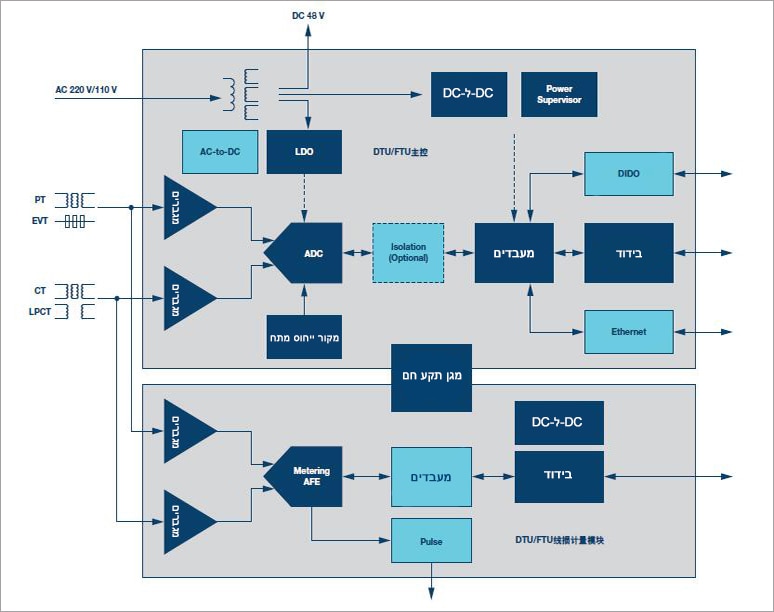

דיאגרמת שרשרת אותות עיקריים
חזרה לתחילת העמוד

מוצרים

סוג המוצר מגברים ADC מעבדים
דגם ADA4177-4 / ADA4077-4 / AD628 AD7616 ADSP-BF606 / ADSP-BF607 / ADSP-BF518
סוג המוצר מקור ייחוס מתח בידוד יחידות קצה קדמי אנלוגי (AFE‏) למדידה
דגם ADR441 / ADR3425 ADuM141D ADE9078 / ADE9000
סוג המוצר LDO DC-ל-DC מגן תקע חם
דגם ADP7104 / ADP7182 ADP2441 / ADP2443 / ADP5071 ADM1270
סוג המוצר ממשקים
דגם ADM2587E (RS-485) / ADM3251E (RS-232)
חזרה לתחילת העמוד

משאבים

    דפי יישומים

  • דף יישומים AN-1409, השגת דגימה פסאודו-סימולטנית באמצעות מתזמן (Sequencer) גמיש ואופן פרץ (Burst‏) AD7616‏ - www.analog.com/en/an-1409.pdf
  • דף יישומים AN-1387, שיקולי תכנון מעשיים ביישומי משפחת ADA4177 של מגברי שרת להגנה מפני מתח-יתר בכניסה - www.analog.com/en/an-1387.pdf
  • דף יישומים AN-1349, הנחיות מימוש לוחות PCB להקטנה למינימום של פליטות מוקרנות במקמ"שי ADM2582E/ADM 2587E RS-485/ RS-422‏ - www.analog.com/en/an-1349.pdf
