פתרונות אחסון אנרגיה

פתרונות אחסון אנרגיה (ESS‏) של onsemi קולטים אנרגיה המופקת בזמן נתון עבור שימוש מאוחר יותר. זה כרוך בהמרת אנרגיה מצורות שקשה לאחסן לצורות נוחות יותר או חסכוניות יותר לאחסון. הוספת סוללה מאפשרת אחסון חשמל נוסף זה לשימוש בעת הצורך.

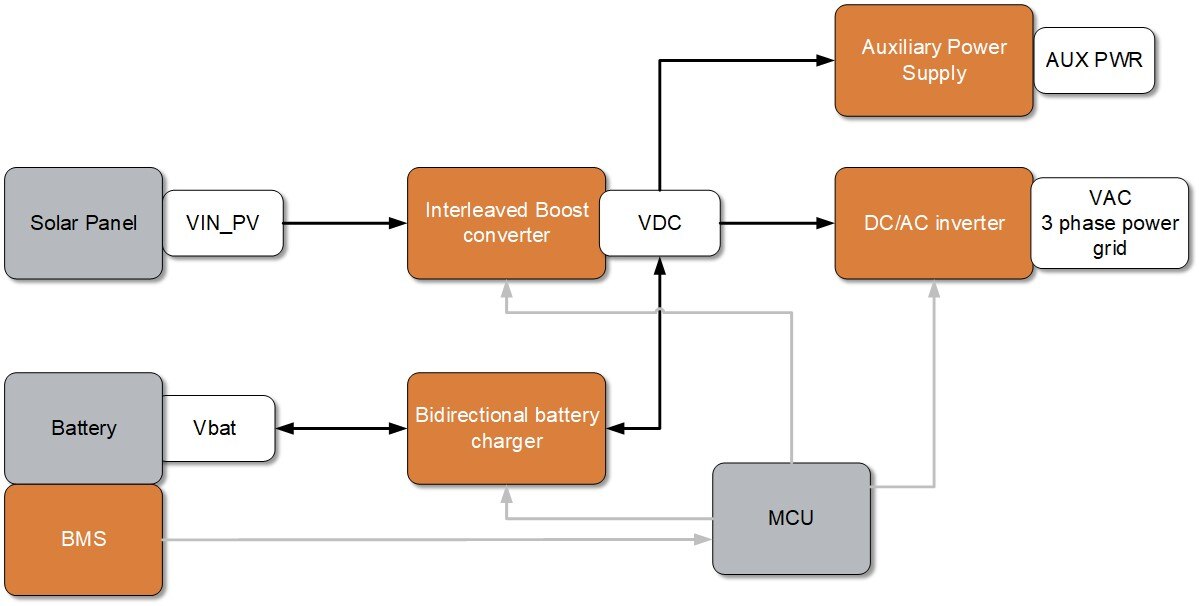

ל-ESS יש ארכיטקטורה דומה ל-UPS, כולל דרגת המרת הספק גבוה, דרגת דחיפת מתג בתדר גבוה ודרגת עיבוד אותות. בינתיים, ESS ומהפכים סולאריים קשורים קשר הדוק עד כדי כך שניתן למצוא שמות רבים בדירוג שחקני ESS וממירי סולאריים. ל-onsi יש סל מוצרים רחב וניסיון רב שנים כספק פתרונות הספקת-כוח. כחלק עיקרי של תשתית אנרגיה, ESS הוא אחת המטרות.

• ממיר Boost‏ מסורג (Interleaved‏)
• מטען סוללות
• מהפך DC/AC תלת-פאזי
• ספקי-כוח עזר
• מיקרו-בקר ואכשור אותות
• BMS

ממיר Boost‏ מסורג (Interleaved‏)

הגברת מתח הממיר מעלה-המתח PV למתח VDC.

תמונה	מוצר	תיאור	הצגת הפרטים
	דוחף שער	דוחף SiC MOSFET, צד-נמוך, יחיד A‏ 6‏ במהירות גבוהה	הצגת הפרטים
	MOSFET‏	MOSFET‏ סיליקון קרביד, תעלת-N‏, V‏ 1,200‏, mΩ‏ 20‏, TO247−4L‏	הצגת הפרטים
	מבודד דיגיטלי	מבודד דיגיטלי ארבעה ערוצים במהירות גבוהה	הצגת הפרטים
	מגבר חישת זרם	מגבר חישת זרם, V‏ 26‏, יציאות מתח נמוך/גבוה, מנטר מצד (Shunt‏) זרם דו-כיווני	הצגת הפרטים
	מגבר שרת	מגבר-שרת מדויק, הספק נמוך, אפס-סחיפה, היסט (Offset) של µV‏ 30‏	הצגת הפרטים

מטען סוללות

מטען סוללות דו-כיווני משמש לאגירת אנרגיה מפאנלים PV לסוללות או שימוש באנרגיה המאוחסנת בסוללות כדי לספק מהפך DC/AC

תמונה	מוצר	תיאור	הצגת הפרטים
	SiC MOSFET	MOSFET‏ סיליקון קרביד, תעלת-N‏, V‏ 1,200‏, mΩ‏ 20‏, TO247−4L‏	הצגת הפרטים
	דוחף שער SiC‏	דוחף SiC MOSFET, צד-נמוך, יחיד A‏ 6‏ במהירות גבוהה	הצגת הפרטים
	מבודד דיגיטלי	מבודד דיגיטלי ארבעה ערוצים במהירות גבוהה	הצגת הפרטים
	מגבר שרת	מגבר שרת בהספק נמוך, אפס-סחיפה עם היסט (Offset‏) של µV‏ 10‏	הצגת הפרטים
	מגבר חישת זרם	מגבר חישת זרם, V‏ 26‏, יציאות מתח נמוך/גבוה, מנטר מצד (Shunt‏) זרם דו-כיווני	הצגת הפרטים

מהפך DC/AC תלת-פאזי

מהפך DC/AC‏ המייצר מתח AC‏ תלת-פאזי ממתח DC‏ (VDC‏)

תמונה	מוצר	תיאור	הצגת הפרטים
	מבודד דיגיטלי	מבודד דיגיטלי ארבעה ערוצים במהירות גבוהה	הצגת הפרטים
	דוחף שער	דוחף SiC MOSFET, צד-נמוך, יחיד A‏ 6‏ במהירות גבוהה	הצגת הפרטים
	SiC MOSFET	MOSFET‏ סיליקון קרביד, תעלת-N‏, V‏ 1,200‏, mΩ‏ 20‏, TO247−4L‏	הצגת הפרטים
	מגבר חישת זרם	מגבר חישת זרם, V‏ 26‏, יציאות מתח נמוך/גבוה, מנטר מצד (Shunt‏) זרם דו-כיווני	הצגת הפרטים
	מגבר שרת	מגבר-שרת, היסט (Offset‏) µV‏ 30‏, µV/°C‏ 0.07‏, הספק נמוך, אפס-סחיפה	הצגת הפרטים

ספקי-כוח עזר

ספק-כוח עזר משמש ליצירת פסי הספק נמוך כדי להזין את כל התקני האלקטרוניקה בהם משתמשים

תמונה	מוצר	תיאור	הצגת הפרטים
	בקר PWM	בקר PWM, אופן זרם, עבור יישומי Forward ו-Flyback	הצגת הפרטים
	מבודד אופטי	מבודדים אופטיים פוטו-טרנזיסטור DIP‏ 4‏-פינים	הצגת הפרטים
	MOSFET‏	MOSFET להספק, תעלת-N‏, ®QFET‏, V ‏ 900‏, A‏ 8‏, Ω‏ 1.4‏, TO-220F‏	הצגת הפרטים
	דיודה	דיודת זנר (Zener‏) mW‏ 500‏, SOD-123‏	הצגת הפרטים
	טרנזיסטור NPN‏	טרנזיסטור ביפולרי NPN לזרם גבוה	הצגת הפרטים
	MOSFET‏	MOSFET להספק תעלת-N‏ יחיד ברמת לוגיקה V‏ 50‏, mA‏ 200‏, Ω‏ 3.5‏	הצגת הפרטים
	דיודה	דיודת מיתוג V‏ 100‏	הצגת הפרטים
	דיודה	מיישרים סופר-מהירים בהרכבה-משטחית	הצגת הפרטים
	דיודת זנר (Zener)	מייצב מתח דיודת זנר mW‏ 500‏ V‏ 15‏ 5%‏±	הצגת הפרטים
	דיודה	דיודת מיתוג V‏ 100‏	הצגת הפרטים
	MOSFET‏	MOSFET‏ ®PowerTrench‏ תעלת-N‏ V‏ 250‏, A‏ 25‏, mΩ‏ 42.5‏	הצגת הפרטים
	בקר SR‏	בקר צד משני, יישור סינכרוני, עבור טופולוגיות SMPS עם נצילות גבוהה	הצגת הפרטים
	ייחוס מתח	ייחוס מתח, דיוק ניתן-לתכנות, מייצב מצד (Shunt‏)	הצגת הפרטים
	ממיר Buck‏	מייצב ממותג לרכב, Buck‏, A‏ 1.2‏, MHz‏ 2‏	הצגת הפרטים

מיקרו-בקר ואכשור אותות

אמנם אנו לא מספקים את המיקרו-בקר, אך אנו מספקים התקנים תומכים רבים, כגון הגנת אותות, ממשק תקשורת, ספק כוח, דוחפים, זיכרון (eeprom) וכו'. המיקרו-בקר מבקר את ממיר Boost, מטען סוללות וממיר DC/AC על בסיס אותות מחיישנים

תמונה	מוצר	תיאור	הצגת הפרטים
	מבודד דיגיטלי	מבודד דיגיטלי ארבעה ערוצים במהירות גבוהה	הצגת הפרטים
	ADC	SAR ADC‏ בהספק נמוך Bit‏-12‏ עם יציאה לא-חתומה	הצגת הפרטים
	חיישן טמפרטורה	חיישן טמפרטורה דיגיטלי עם ממשק 2-חוטים ו-SMBus Time-Out‏	הצגת הפרטים
	הגנת ESD	דיודות הגנת ESD עם קיבוליות נמוכה עבור קווי נתונים במהירות גבוהה	הצגת הפרטים
	Bluetooth SoC	רדיו SoC‏, מורשה Bluetooth® 5‏, 3.3‏ SDK‏	הצגת הפרטים
	הגנת ESD	דיודות במיקרו-מארזים עבור הגנת ESD‏	הצגת הפרטים
	מקמ"ש CAN‏	מקמ"ש CAN, מהירות גבוהה, הספק נמוך	הצגת הפרטים
	הגנת CAN ESD‏	מגן אפיק CAN-FD‏/CAN‏ שני קווים V‏ 24‏	הצגת הפרטים
	MOSFET‏	MOSFET להספק תעלת-P‏ יחיד, V‏ 60‏-, A‏ 2.6‏-, mΩ‏ 170‏	הצגת הפרטים
	דיודת זנר (Zener)	דיודת זנר (Zener‏) mW‏ 500‏, SOD-123‏	הצגת הפרטים
	טרנזיסטור NPN‏	טרנזיסטור דיגיטלי ביפולרי (BRT‏) NPN‏ כפול	הצגת הפרטים
	שער NAND‏ 8‏	שער NAND עם 8 כניסות	הצגת הפרטים
	פליפ-פלופ D-Type‏	פליפ-פלופ מותנע-קצה פוזיטיבי D-Type‏	הצגת הפרטים
	שער OR‏	שער OR‏ יחיד עם 2 כניסות	הצגת הפרטים
	זיכרון Flash	זיכרון Flash‏ טורי, Mb‏ 16‏ (8‏ x‏ K‏ 2,048‏)	הצגת הפרטים
	דוחף LED	דוחף LED‏, mA‏ 350, ממיר מוריד-מתח‏	הצגת הפרטים

BMS

BMS - מערכת ניהול סוללות המשמשת לניטור סוללות ואיזון אנרגיה בין תאי הסוללה

תמונה	מוצר	תיאור	הצגת הפרטים
	MOSFET‏-N‏	MOSFET להספק תעלת-N יחיד, V‏ 30‏, A‏ 46‏, mΩ‏ 5.88‏	הצגת הפרטים
	דיודה	דיודת אותות קטנים	הצגת הפרטים
	דיודת זנר (Zener)	מייצב מתח דיודת זנר %‏5‏, mW‏ 225‏	הצגת הפרטים
	מבודד דיגיטלי	מבודד דיגיטלי קרמי דו-כיווני, שני ערוצים למהירות גבוהה	הצגת הפרטים
	מקמ"ש CAN	מקמ"ש CAN, מהירות גבוהה, הספק נמוך	הצגת הפרטים
	הגנת ESD‏ CAN‏	מגן אפיק CAN-FD‏/CAN‏ שני קווים V‏ 24‏	הצגת הפרטים
	טרנזיסטור NPN‏	טרנזיסטור הספק ביפולרי NPN‏ למתח גבוה V‏ 250‏, A‏ 1.0‏	הצגת הפרטים
	מגבר חישת זרם	מנטרי מצד (Shunt‏) זרם, V‏ 26‏, יציאת מתח, דו-כיווני, אפס-סחיפה, חישת זרם צד-גבוה או צד-נמוך	הצגת הפרטים
	מגבר שרת	מגבר-שרת, כניסה ויציאה פס-לפס V‏ 5.5‏, kHz‏ 350‏, יחיד	הצגת הפרטים
	ADC‏ Bit‏-12‏	SAR ADC‏ בהספק נמוך Bit‏-12‏ יציאה חתומה	הצגת הפרטים
