הישארו Cool, לכו על MAPI!

קישור לדף מוצר WE-MAPIמשרן הספק מסוכך WE-MAPI SMD

סדרת WE-MAPI כוללת:

  • הרשאות AEC-Q200
  • הזרם גבוה ביותר בחתימת השטח הקטנה ביותר
  • הפסדי AC הנמוכים ביותר בקטגוריה
  • תכנים חדשניים
  • ביצועי EMI הטובים ביותר
  • התנגדות RDC נמוכה להפליא, נמוכה יותר אפילו מזו של משרנים בגודל גדול יותר
  • רווייה רכה יציבה עם הטמפרטורה

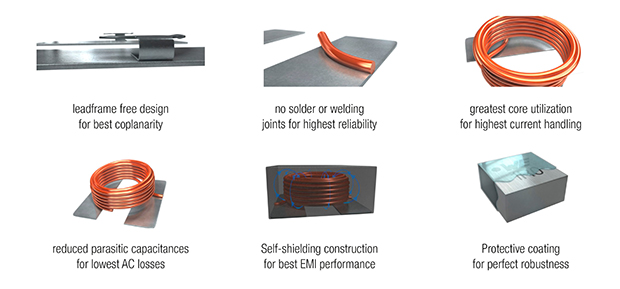

תכנים חדשניים מפורטים עבור הקו-פלאנאריות הטובה ביותר, האמינות הגבוהה ביותר, טיפול בזרם הגבוה ביותר, הפסדי AC הנמוכים ביותר, ביצועי EMI הטובים ביותר, ועבור חוסן מושלם.

התכן החדשני בפירוט

הפסדי AC ו- DC הנמוכים ביותר בקטגוריה

הקטינו את הפסדי ה-AC ו- DC שלכם בעד 30% בהשוואה לחלקים בגודל דומה.

הפסדי הספק הפסדי הספק משרן
Buck‏: V‏ 12‏ עד V‏ 24‏ ב- A‏ 2‏, kHz‏ 500‏, µH‏ 2.2‏ הפסדי AC ו- DC ב- kHz‏ 500‏

המאפיינים המדהימים

ה- WE-MAPI מתוכנן לעמוד בדרישות המעגלים המשולבים העדכניים ביותר ואלו שיושקו בקרוב. תכן פדים חדשני של מסגרת מוליכים (Leadframe) עם חיבורי חוטים ישירים מגדיל משמעותית את ניצול הליבה ובכך את הטיפול בזרם.

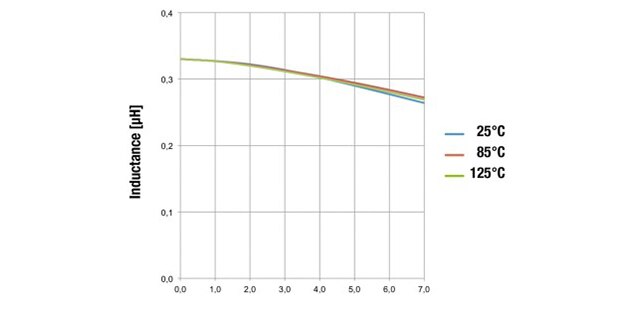

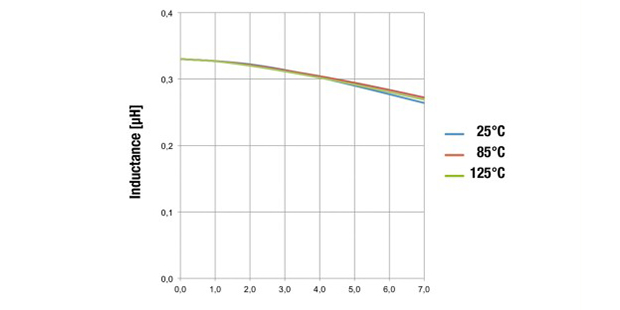

השראות WE-MAPI

יישומים

ה- WE-MAPI הוא אידיאלי לשימוש בציוד מודרני הודות לגודלו הקטן. הוא מתאים באופן מושלם עבור ממירי DC-DC רבי-פאזות ועבור כל יתר ספקי-הכוח בגודל קטן ועם נצילות גבוהה.

ספק-כוח רב-פאזות עבור מעבדי ARM® Cortex® A9 / A15‏ דוגמה להתקנים נישאים-ביד
ספק-כוח רב-פאזות עבור ®ARM® Cortex
מעבד ARM® Cortex® A9 / A15
דוגמה להתקנים נישאים-ביד



מק"ט תיאור כללי גיליון נתונים
74438323047 FIXED IND 4.7UH 940MA 388 MOHM גיליון נתונים 74438323047
74438323100 FIXED IND 10UH 600MA 843 MOHM גיליון נתונים 74438323100
74438323010 FIXED IND 1UH 2.5A 75 MOHM SMD גיליון נתונים 74438323010
74438323022 FIXED IND 2.2UH 1.3A 176 MOHM גיליון נתונים 74438323022
74438323082 FIXED IND 8.2UH 700MA 743 MOHM גיליון נתונים 74438323082
744383230047 FIXED IND 470NH 3.2A 48 MOHM SMD גיליון נתונים 744383230047
744383340033 FIXED IND 330NH 4.8A 22.8 MOHM גיליון נתונים 744383340033
74438324010 FIXED IND 1UH 2.8A 60 MOHM SMD גיליון נתונים 74438324010
74438323012 FIXED IND 1.2UH 1.9A 106 MOHM גיליון נתונים 74438323012
74438323015 FIXED IND 1.5UH 1.8A 110 MOHM גיליון נתונים 74438323015
744383230033 FIXED IND 330NH 3.4A 38 MOHM SMD גיליון נתונים 744383230033
744383230068 FIXED IND 680NH 3.1A 60 MOHM SMD גיליון נתונים 744383230068
744383230082 FIXED IND 820NH 2.6A 69 MOHM SMD גיליון נתונים 744383230082
744383240068 FIXED IND 680NH 3.2A 59 MOHM SMD גיליון נתונים 744383240068
74438343012 FIXED IND 1.2UH 1.5A 136 MOHM גיליון נתונים 74438343012
744383240056 FIXED IND 560NH 3.3A 49 MOHM SMD גיליון נתונים 744383240056
74438324012 FIXED IND 1.2UH 2.4A 80 MOHM SMD גיליון נתונים 74438324012
74438324015 FIXED IND 1.5UH 2.2A 99 MOHM SMD גיליון נתונים 74438324015
74438324033 FIXED IND 3.3UH 1.3A 260 MOHM גיליון נתונים 74438324033
74438324047 FIXED IND 4.7UH 1A 345 MOHM SMD גיליון נתונים 74438324047
74438324056 FIXED IND 5.6UH 950MA 465 MOHM גיליון נתונים 74438324056
74438324068 FIXED IND 6.8UH 900MA 640 MOHM גיליון נתונים 74438324068
74438324082 FIXED IND 8.2UH 800MA 720 MOHM גיליון נתונים 74438324082
744383430033 FIXED IND 330NH 2.5A 53 MOHM SMD גיליון נתונים 744383430033
744383430047 FIXED IND 470NH 2.3A 63 MOHM SMD גיליון נתונים 744383430047
744383430056 FIXED IND 560NH 2.1A 73 MOHM SMD גיליון נתונים 744383430056
744383430068 FIXED IND 680NH 2A 84 MOHM SMD גיליון נתונים 744383430068
744383430082 FIXED IND 820NH 1.9A 92 MOHM SMD גיליון נתונים 744383430082
74438343010 FIXED IND 1UH 1.8A 104 MOHM SMD גיליון נתונים 74438343010
74438343015 FIXED IND 1.5UH 1.3A 180 MOHM גיליון נתונים 74438343015
74438343022 FIXED IND 2.2UH 1.1A 270 MOHM גיליון נתונים 74438343022
74438324022 FIXED IND 2.2UH 1.6A 141 MOHM גיליון נתונים 74438324022
74438321010 FIXED IND 1UH 1.25A 196 MOHM SMD גיליון נתונים 74438321010
74438322010 FIXED IND 1UH 1.75A 133 MOHM SMD גיליון נתונים 74438322010
74438322022 FIXED IND 2.2UH 1.34A 302 MOHM גיליון נתונים 74438322022
744383210047 FIXED IND 470NH 2.2A 95 MOHM SMD גיליון נתונים 744383210047
744383220047 FIXED IND 470NH 2.25A 87 MOHM גיליון נתונים 744383220047
744383130047 FIXED IND 470NH 1.7A 101 MOHM גיליון נתונים 744383130047
744383130068 FIXED IND 680NH 1.5A 126 MOHM גיליון נתונים 744383130068
744383130082 FIXED IND 820NH 1.4A 144 MOHM גיליון נתונים 744383130082
74438313012 FIXED IND 1.2UH 1.3A 174 MOHM גיליון נתונים 74438313012
74438313010 FIXED IND 1UH 1.4A 159 MOHM SMD גיליון נתונים 74438313010
744383130033 FIXED IND 330NH 1.9A 84 MOHM SMD גיליון נתונים 744383130033
744383130056 FIXED IND 560NH 1.6A 113 MOHM גיליון נתונים 744383130056
74438313022 FIXED IND 2.2UH 850MA 388 MOHM גיליון נתונים 74438313022
74438313015 FIXED IND 1.5UH 950MA 237 MOHM גיליון נתונים 74438313015
74438323033 FIXED IND 3.3UH 1.25A 264 MOHM גיליון נתונים 74438323033
74438334047 FIXED IND 4.7UH 1.1A 307.8 MOHM גיליון נתונים 74438334047
74438335100 FIXED IND 10UH 850MA 513 MOHM גיליון נתונים 74438335100
74438333047 FIXED IND 4.7UH 900MA 409 MOHM גיליון נתונים 74438333047
74438334033 FIXED IND 3.3UH 1.4A 179.7 MOHM גיליון נתונים 74438334033
74438335010 FIXED IND 1UH 2.7A 47 MOHM SMD גיליון נתונים 74438335010
74438333022 FIXED IND 2.2UH 1.4A 172 MOHM גיליון נתונים 74438333022
74438333033 FIXED IND 3.3UH 1.1A 266 MOHM גיליון נתונים 74438333033
74438334068 FIXED IND 6.8UH 880MA 423.4 MOHM גיליון נתונים 74438334068
74438335022 FIXED IND 2.2UH 1.8A 108 MOHM גיליון נתונים 74438335022
744383340056 FIXED IND 560NH 3.6A 34.8 MOHM גיליון נתונים 744383340056
74438334056 FIXED IND 5.6UH 1A 389 MOHM SMD גיליון נתונים 74438334056
74438334022 FIXED IND 2.2UH 1.8A 115 MOHM גיליון נתונים 74438334022
744383340047 FIXED IND 470NH 4A 26.4 MOHM SMD גיליון נתונים 744383340047
74438334012 FIXED IND 1.2UH 2.65A 77 MOHM גיליון נתונים 74438334012
74438335068 FIXED IND 6.8UH 1.1A 287 MOHM גיליון נתונים 74438335068
74438334015 FIXED IND 1.5UH 2A 96 MOHM SMD גיליון נתונים 74438334015
74438334010 FIXED IND 1UH 2.75A 50.5 MOHM גיליון נתונים 74438334010
744383240047 FIXED IND 470NH 3.4A 40 MOHM SMD גיליון נתונים 744383240047
744383360068 FIXED IND 680NH 4.5A 27 MOHM SMD גיליון נתונים 744383360068
744383360033 FIXED IND 330NH 5.5A 17 MOHM SMD גיליון נתונים 744383360033
744383360047 FIXED IND 470NH 4.8A 22 MOHM SMD גיליון נתונים 744383360047
74438336033 FIXED IND 3.3UH 2.2A 114 MOHM גיליון נתונים 74438336033
74438336068 FIXED IND 6.8UH 1.6A 193 MOHM גיליון נתונים 74438336068
74438336010 FIXED IND 1UH 4A 32 MOHM SMD גיליון נתונים 74438336010
74438336047 FIXED IND 4.7UH 1.9A 158 MOHM גיליון נתונים 74438336047
74438336100 FIXED IND 10UH 1.2A 322 MOHM SMD גיליון נתונים 74438336100
74438336015 FIXED IND 1.5UH 3.7A 39 MOHM SMD גיליון נתונים 74438336015
74438336022 FIXED IND 2.2UH 2.4A 80 MOHM SMD גיליון נתונים 74438336022
74438335220 FIXED IND 22UH 600MA 940 MOHM גיליון נתונים 74438335220
74438335470 FIXED IND 47UH 390MA 2.3 OHM SMD גיליון נתונים 74438335470
74438335330 FIXED IND 33UH 500MA 1.33 OHM גיליון נתונים 74438335330
74438335033 FIXED IND 3.3UH 1.7A 131 MOHM גיליון נתונים 74438335033
744383340068 FIXED IND 680NH 3.5A 43.2 MOHM גיליון נתונים744383340068
74438335047 FIXED IND 4.7UH 1.5A 162 MOHM גיליון נתונים 74438335047
74438336012 FIXED IND 1.2UH 3.9A 36 MOHM SMD גיליון נתונים 74438336012
74438335150 FIXED IND 15UH 650MA 830 MOHM גיליון נתונים 74438335150
74438356010 IND 1.8 UH 4.6 A 30.0 MOHM 4020 גיליון נתונים 74438356010
74438356018 IND 1.8 UH 4.6 A 30.0 MOHM 4020 גיליון נתונים 74438356018
74438356012 INDUCTOR 1.2 UH 5.8 A 18.0 MOHM גיליון נתונים 74438356012
74438356047 IND 4.7 UH 2.9 A 76.0 MOHM 4020 גיליון נתונים 74438356047
744383560056 IND 0.56 UH 8.5 A 8.4 MOHM 4020 גיליון נתונים 744383560056
744383560068 INDUCTOR 0.68 UH 8.2 A 9.0 MOHM גיליון נתונים 744383560068
74438356033 IND 3.3 UH 3.6 A 48.0 MOHM 4020 גיליון נתונים 74438356033
74438356056 IND 5.6 UH 2.8 A 81.0 MOHM 4020 גיליון נתונים 74438356056
74438356022 IND 2.2 UH 4.7 A 35.0 MOHM 4020 גיליון נתונים 74438356022
74438356015 INDUCTOR 1.5 UH 5.8 A 19.0 MOHM גיליון נתונים 74438356015
744383560033 INDUCTOR 0.33 UH 9.6 A 7.2 MOHM גיליון נתונים 744383560033


WE-MAPI

תמונהמק"ט יצרןתיאורהשראותטולרנסכמות זמינהמחירהצגת הפרטים
FIXED IND 4.7UH 1.5A 162MOHM SMD74438335047FIXED IND 4.7UH 1.5A 162MOHM SMD4.7 µH±20%מיידית - 8246$4.31הצגת הפרטים
FIXED IND 10UH 600MA 843MOHM SMD74438323100FIXED IND 10UH 600MA 843MOHM SMD10 µH±20%מיידית - 6986$4.31הצגת הפרטים
FIXED IND 10UH 1.2A 322 MOHM SMD74438336100FIXED IND 10UH 1.2A 322 MOHM SMD10 µH±20%מיידית - 13095$5.56הצגת הפרטים
FIXED IND 6.8UH 1.6A 193MOHM SMD74438336068FIXED IND 6.8UH 1.6A 193MOHM SMD6.8 µH±20%מיידית - 8045$5.56הצגת הפרטים
FIXED IND 2.2UH 2.4A 80 MOHM SMD74438336022FIXED IND 2.2UH 2.4A 80 MOHM SMD2.2 µH±20%מיידית - 5888$5.56הצגת הפרטים
FIXED IND 3.3UH 2.2A 114MOHM SMD74438336033FIXED IND 3.3UH 2.2A 114MOHM SMD3.3 µH±20%מיידית - 4395$5.56הצגת הפרטים
FIXED IND 33UH 500MA 1.33OHM SMD74438335330FIXED IND 33UH 500MA 1.33OHM SMD33 µH±20%מיידית - 4166$5.99הצגת הפרטים
FIXED IND 10UH 2.7A 110 MOHM SMD74438357100FIXED IND 10UH 2.7A 110 MOHM SMD10 µH±20%מיידית - 40298$6.07הצגת הפרטים
FIXED IND 2.2UH 5.2A 26 MOHM SMD74438357022FIXED IND 2.2UH 5.2A 26 MOHM SMD2.2 µH±20%מיידית - 16517$6.07הצגת הפרטים
FIXED IND 6.8UH 3A 74 MOHM SMD74438357068FIXED IND 6.8UH 3A 74 MOHM SMD6.8 µH±20%מיידית - 6151$6.07הצגת הפרטים
