פתרונות תאורה

מחברים

מחברי להב ושקע דו-מיניים חוט-ללוח ולוח-ללוח

מאפיינים

• זמינים עם 2, ‏4 ו- 6 מיקומים
• נעילה פוזיטיבית
• המחבר מתאים עבור מגעי הצמדה בלחיצה
• המגעים מתאימים עבור חוטים שזורים AWG‏ 22‏ - 18
• המגעים ארוזים בסלילים של 24 אינץ' עבור סיומות מוליכים במהירות גבוהה
• בתי המחבר ארוזים בתפזורת
• אפשרות ממשק מגעים מצופי זהב

מחברי SlimSeal

מאפיינים

• קיימות גרסות סטנדרטיות ומיני
• זמינים עם 2, ‏3 ו- 4 מיקומים
• אפשרויות חור-עובר ו- SMT
• חיבורי חוט-לחוט וחוט-ללוח (אנכיים ובזווית ישרה)
• חוטים שזורים AWG‏ 18 עד AWG‏ 24
• נעילה משולבת פוזיטיבית
• מחברים עם קיטוביות
• אטמים ומוליכי חוטים מורכבים-מראש
• דירוג IP67
• התנגדות UV (חוט-לחוט)

קו המוצרים NECTOR S

מאפיינים

• קוטר חיצוני של התקע 7.5 מ"מ
• קיימות מערכות מחברים בתצורות חוט-לחוט וחוט-ללוח
• מחבר 2 מיקומים קיים עם מספר תצורות קידוד
• מפלג 6-דרכים עם מאפיין מתג נוסף
• קיימים מעטי-מגן (Boots) אופציונליים לאיטום עבור יישומים חסיני מים

מכלל מגשר לוח-ללוח עם חיבור בורג

מאפיינים

• מכלל מחבר 2-מיקומים
• הצמדת מכלל המחבר ללוח המעגל המודפס הסמוך לו באמצעות בורג לצלעות-הקירור מבטיחה שהמגעים החשמליים ייצמדו במלואם לפדים של לוח המעגל המודפס
• מכלל המחבר מתאים ללוחות מעגלים מודפסים ברוחב של 16.50 מ"מ [0.650 אינץ']
• מרווח לוחות מעגלים מודפסים של 7.0 מ"מ [0.276 אינץ']
• מאפייני רגיסטרציה במכלל המחבר מתיישרים עם מפתחים בלוח המעגל המודפס
• בורג מס' 6 (לא כלול) משמש לאבטחת מכלל המחבר לחור מתוברג בצלעות הקירור או בבסיס; צריך להיות מצופה אבץ או ציפוי מגן שווה-ערך בכדי למנוע קורוזיה
• מכללים ארוזים בצינורות

מחברי נעיצה (Poke-In‏) SMT

מאפיינים

• תכן מודולרי שלהחלקה-ביחד
• זמינים בצבעים רבים
• זמינים בתצורות צבע סטנדרטי ומותאם-במיוחד
• פדי SMT יתירים תואמי RoHS מונעים התקלפות
• פינות מעוגלות להקטנת ההצללה
• ניתנים לגיבוב צד-לצד עם פדים על מרכזים של 4 מ"מ
• מתאימים עבור חוטים מוצקים של ‎18, 20, 22 AWG; חוטים שזורים מודבקים-מראש של 18‎, 20 AWG; חוטים שזורים של 1‎8 AWG
• חלופה עם יחס עלות-תועלת מיטבי לחוטים בהלחמה ידנית
• תכן עם פרופיל נמוך
• משטח עליון שטוח מאפשר אחיזה והרמה בוואקום
• חומר עמיד בטמפרטורה גבוהה עבור עיבוד Reflow

מחבר עובר-לוח הפוך להספק גבוה

מאפיינים

• מתאימים לתקעי מחברים miniCT‏ 1.5 מ"מ
• חוסכים נושאי ניהול עטיפת החוטים עם מוליכי חוטים בדידים סביב השטח העליון של לוחות מעגלים מודפסים של LED
• זמינים עם 2, ‏3 ו- 4 מיקומים כדי לעמוד בדרישות תכן ייחודיות
• פרופיל נמוך וגובה משטח עליון של 2.00 מ"מ מעל לוח המעגל המודפס של ה- LED מונעים התאבכות עם פליטת אור ה- LED
• חומר עמיד בטמפרטורה גבוהה עבור תהליך הלחמת Reflow
• פינות מעוגלות להקטנת ההצללה בכדי להגדיל את פליטת אור ה- LED
• אריזת סרט וסליל לעיבוד SMT מהיר
• תכן עם משטח עליון שטוח עבור אחיזה והרמה בוואקום
• נועלי לוח בהרכבה-משטחית מעניקים יציבות בזמן חיבור וניתוק
• מקבל מחברי (Economy Power II (EP II בדירוג UL עבור 60‎0 VAC
• מחברי EP II מעניקים נעילה פוזיטיבית כדי לסייע להבטחת חיבור נכון ולמניעת ניתוק שלא במתכוון
• המחבר ממוקם בפתח או בחריץ בלוח המעגל המודפס המציעים גמישות במיקום

מחבר עובר-לוח הפוך

מאפיינים

• תכן עם פרופיל נמוך
• פינות מעוגלות להקטנת ההצללה
• המחבר ממוקם דרך פתח או חריץ בלוח המעגל המודפס
• מחזקי-מטה בהרכבה-משטחית מעניקים יציבות בזמן חיבור וניתוק
• חומר עמיד בטמפרטורה גבוהה עבור עיבוד Reflow
• משטח עליון שטוח מאפשר אחיזה והרמה בוואקום

מערכת מחברי Micro MATE-N-LOK עם פרופיל נמוך

מאפיינים

• נדרש גובה אנכי של פחות מ- 4.7 מ"מ
• קו-מרכז קומפקטי של 3 מ"מ
• פסי-פינים בהרכבה-משטחית בזווית ישרה עם מחזקי-מטה בהרכבה-משטחית
• נעילת צד פוזיטיבית למניעת ניתוק
• זמין עם 2, ‏3 ו- 4 מיקומים
• זמין בצבעים שחור ונייטרלי
• משתמש במגעים Micro Mate-N-Lok סטנדרטיים עם תחום חוטים של 20-24‎ AWG ו- 26-30‎ AWG

מחבר LIGHT-N-LOK

מאפיינים

• סיומות בנעיצה (Poke-in) עבור חוט מוצק 1‎8 AWG להתקנה קלה ללא-כלים, בשטח או במפעל
• מעצור מתיחה (Strain Relief) משולב מונע משיכה החוצה או סיבוב החוצה שלא במתכוון
• מתוכנן עבור תקיעה חמה
• בתי מחבר עגולים חסיני היתקלות
• בתי מחבר קומפקטיים: מכלל עם 2 מיקומים המתאים למיפתח בקוטר "5/8; מכלל עם 3 מיקומים המתאים למיפתח בקוטר "7/8
• נעילות מחבר מונעות ניתוק שלא במתכוון של המחבר
• אורך חוט חשוף סטנדרטי של "3/8
• ניתן להספקה כסטים של מחברים מחוברים מורכבים-מראש, עם או בלי מוליכים חופשיים מותקנים במפעל
• המוצר מסומן (אנגלית/צרפתית) בהתאם לדרישות CSA לתוויות גופי תאורה

מחברי CoolSplice

מאפיינים

• חיבורי Splice חוט-לחוט ניתנים-לסיומות בשטח
• זמינים עבור מגוון רחב של גודלי חוטים
• מילוי-ג'ל לאיטום אופציונלי עם דירוג IPx8
• ברשימות UL ומורשי KEMA
• ללא חשיפת החוטים
• סיומות חד-פעמיות קלות בעזרת פלייר ועם כיפה מובנית

מחברי AMP Mini CT

מאפיינים

• שתי צורות של שיטת סיומת: IDC ולחיצה
• חיברור חוטים בדידים
• תחום מספר המעגלים מ- 2 עד 40
• AWG 24~28‎
• זמינים בשני סגנונות הרכבה, T/H (חור-עובר) ו- SMT
• כיפופים עבור ריתוק-עצמי אל הלוחות

שקע עמעום LUMAWISE Endurance N

מאפיינים

• שקע עמעום תואם ANSI C136.41 להרכבה בגוף תאורה
• מתאים עבור תאים פוטואלקטריים ניתנים לעמעום בתקן ANSI כדי לספק חיבור בין התא הפוטואלקטרי לבין גוף התאורה
• זמין עם שניים או ארבעה מגעי עמעום לתמיכה בפרוטוקולים של עמעום ערוץ אחד או שני ערוצים
• מגעי סיבוב-נעילה (Twist-Lock) חסונים עבור חיברורי כוח אמינים
• השקע מגיע עם מוליכים חוטיים עם סיומות מורכבות-מראש עבור אינטגרציה קלה בגופי תאורה קיימים או חדשים
• זמין עם בידוד חוטים בדירוג 105°C ו-150°C עבור גופי תאורה בדירוגי טמפרטורה שונים

מחזקי LED

מחזקי LED קלים לשימוש המשלבים חיבוריות תרמית, חשמלית, אופטית ומכנית.

חברת TE תומכת במבחר של יצרני LED ומארזי LED. מצאו את ה- LED שלכם כאן והיום!

מסנני קווי כוח

סדרת FB

מאפיינים

• מסנני רעש קווי כוח מולך
• גודל קומפקטי אידיאלי עבור יישומים תאורה
• גודל קומפקטי
• VAC‏ 277 או VDC‏ 277
• ביצועי אופן הפרשי חזקים
• חוטי מוליכים מוצקים
• טמפרטורת סביבה 50°C

מתגים

מתגים טקטיליים

מאפיינים

• מגוון של סוגי הרכבה ומפעילים, 6 × 3.5 מ"מ, 4.9 ×‏ 4.9 מ"מ, 6 ×‏ 6 מ"מ
• זמינים בגדלים של 12 x‏ 12 מ"מ
• 3 כוחות הפעלה זמינים - 100/160/260 גרם
• סוגי חור-עובר או הרכבה-משטחית
• תחושת מגע טובה

מתגי נדנדה ומשוט

מאפיינים

• סגנונות שונים של סיומות, נדנדות, משוטים, טבעות Bezel והרכבה
• דירוגים של 16‎ A @ 125 VAC‎; ‏10‎ A @ 250 VAC
• מתגי נדנדה עם תאורה זמינים
• אישורי סוכנויות בדגמים לזרם גבוה
• זמינים בציפוי כסף או זהב

ממסרים

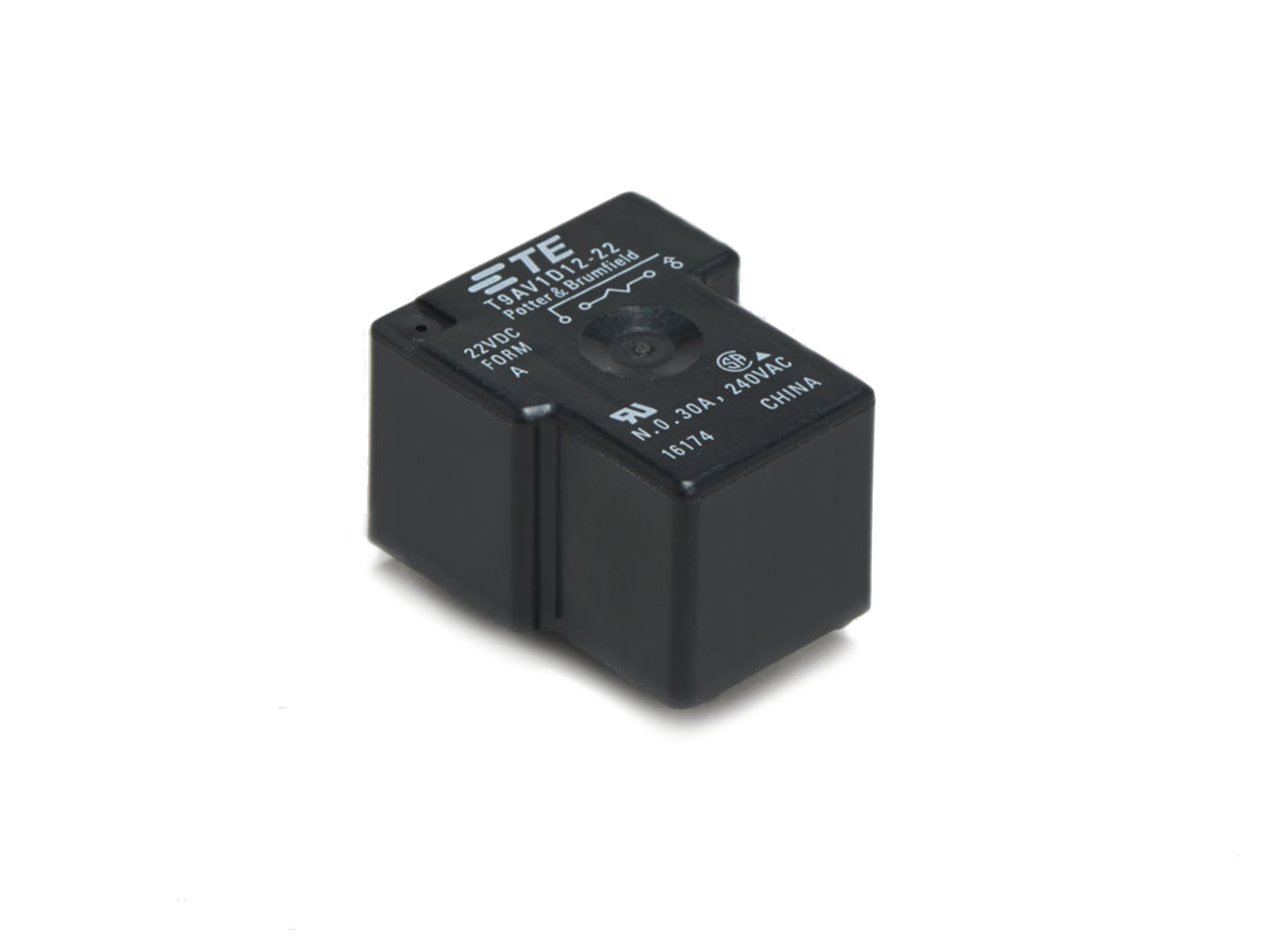

ממסרי כוח לשימוש כללי סדרת T9A

מאפיינים

• זרם התנעה של עד A‏ 166
• משנק (Ballast) אלקטרוני UL‏: A‏ 3‏, V ‏120, C‏ 75‏, K‏ 15 מחזורים
• טונגסטן UL‏: A‏ 15‏, V‏ 120

ממסרי הספק לשימוש כללי סדרת T9G

מאפיינים

• דירוג זרם: A‏ 30
• חוסך מקום על לוחות PCB עם הממסר הקטן ביותר בסוגו תוך שמירה על חתימת-שטח סטנדרטית
• עוזר להעניק בטיחות למפעיל באמצעות בידוד משופר (UL 61810-1)

סדרת RTX של ממסרים עבור זרמי התנעה גבוהים

מאפיינים

• ממתגים ביעילות זרמי התנעת שיא של עד ‎320 A
• קפיצי מגעים Flip-flop עם מגעי טונגסטן מוכנים-מראש ומגעים ראשיים מתחמוצת כסף-בדיל
• סידור מגעים ‎1 Form A (‏NO)
• תכן בגודל קומפקטי, יעיל אנרגטית ועם נעילה

סדרת זרמי התנעה RT

מאפיינים

• מגע חד-קוטבי A‏ 16‏ 1‎ Form A‏ (NO‏) (עם מגע + AgSnO2 עשוי-מראש)
• יכולת חיבור וניתוק של A‏10‏ / _VAC‏ 250 בהתאם ל- IEC 60669-1
• שיא זרם התנעה של 165‎ A/20 ms
• סליל מונו או דו-יציב
• סליל-מגעים 10 מ"מ/‎5 kV
• בידוד מחוזק

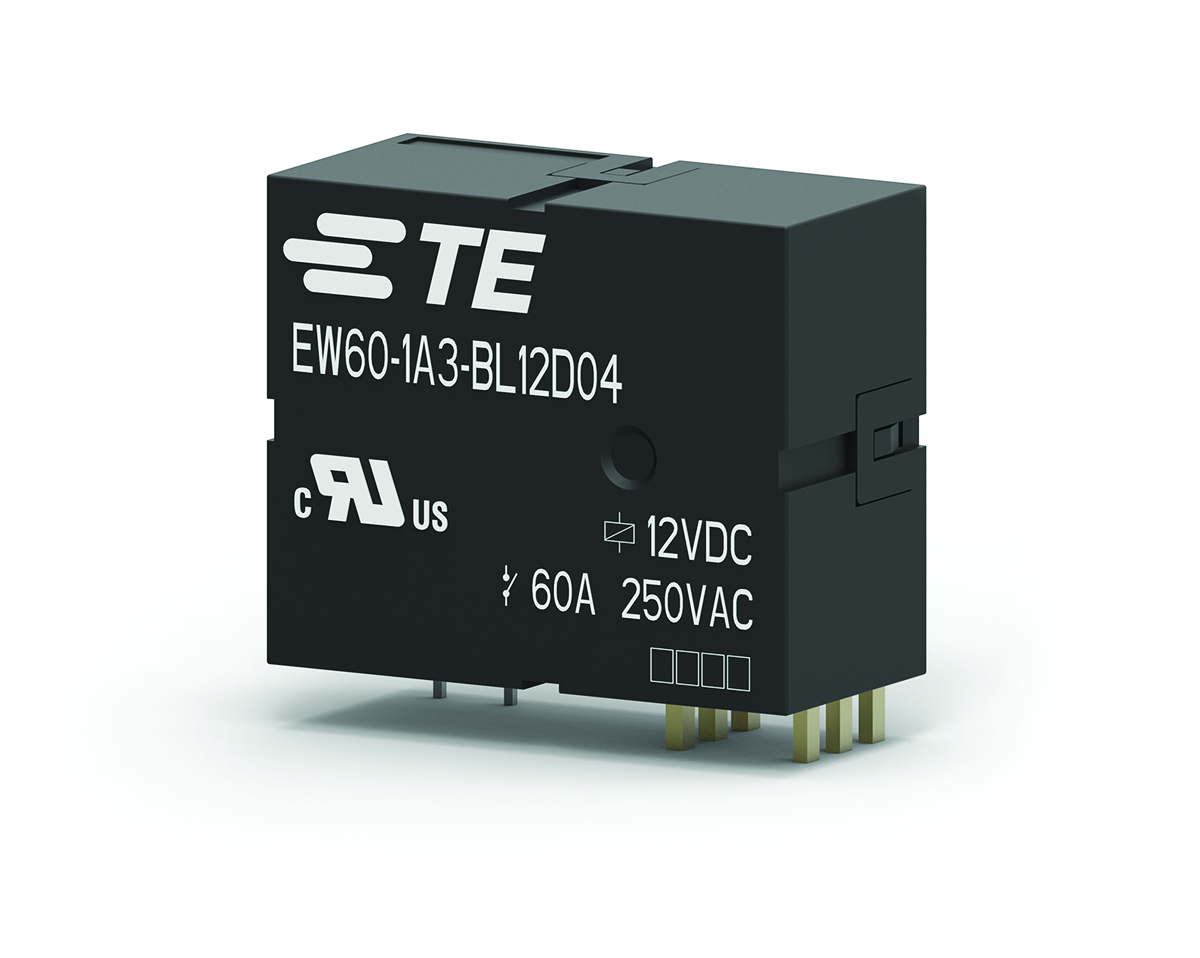

ממסר EW60 PCB

מאפיינים

• יכול לאפשר חיסכון באנרגיה ולספק חימום עצמי נמוך על ידי מערכת מגנטית דו-יציבה (Bistable)
• אפשרויות דחיפת סליל שונות על ידי גרסות סליל אחד או שני סלילים
• משיג אפשרויות דחיפת סליל שונות עם גרסות סליל אחד או שני סלילים
• מספק מיתוג משנק (Ballast) אלקטרוני חזק (50,000 פעולות, NEMA 410-2011‏, דירוג מעגל סעף A‏ 16‏, או A‏ 20‏)
