מחברי כוח ואותות במעטה רך

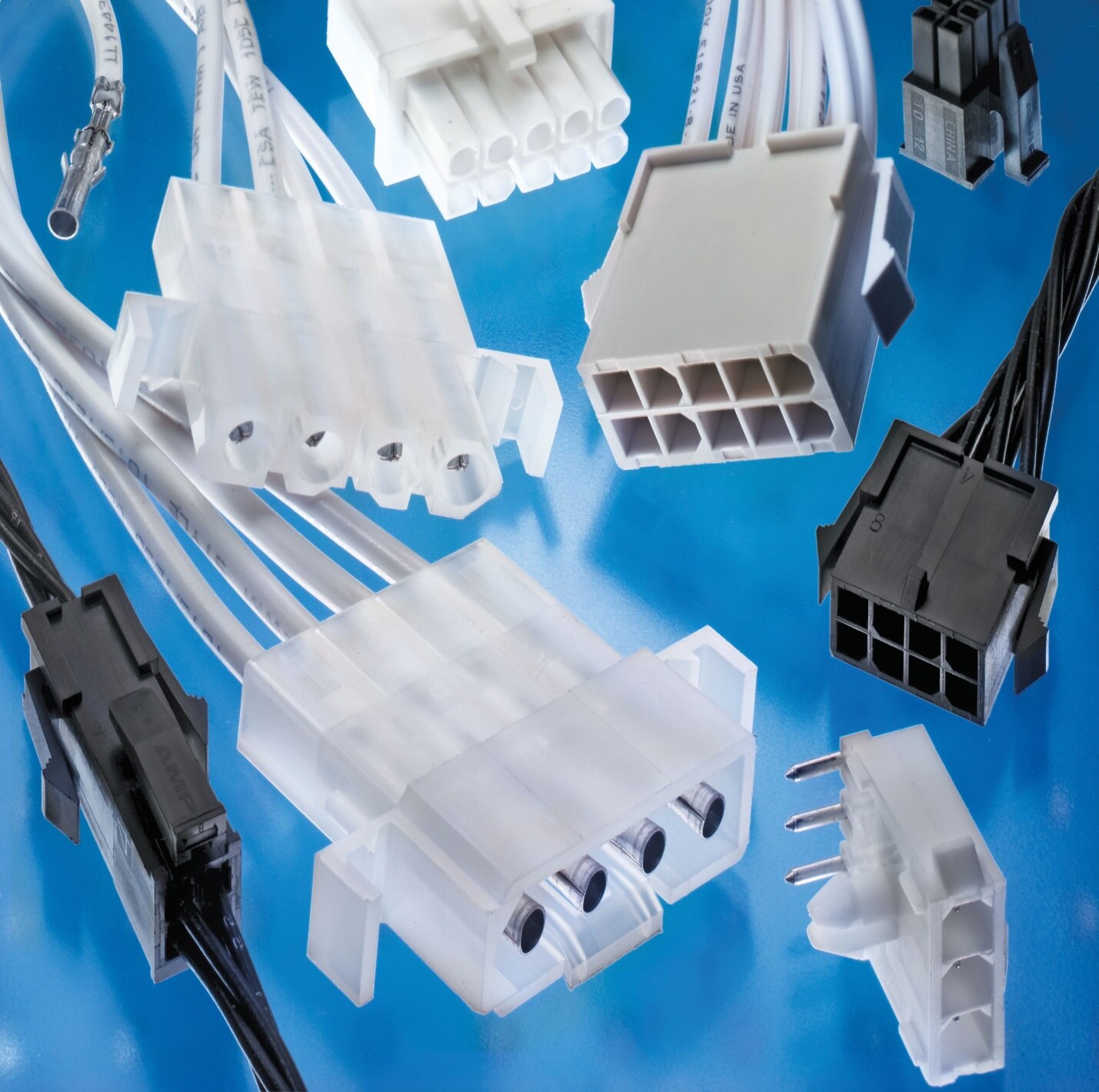

מחברי Universal MATE-N-LOK

מחברי Universal MATE-N-LOK משתמשים בשילוב של פינים ושקעים המעורבים ביניהם בתוך בתי תקע עם כיפה להשגת ביצועים חשמליים מצוינים בתכן עם פסיעה של 0.250 ‏[6.35]. בדירוג של ‏‎600VAC/VDC‎‏ ו- ‏‎19A‎‏ הם מציעים תצורות של חוט-לחוט, חוט-לפאנל וחוט-ללוח. הבתים הם בעלי קיטוב פוזיטיבי, נעילה פוזיטיבית וזיהוי חור אחורי עבור הרכבה קלה וחסינה מטעויות. המגעים סגורים בתוך הבתים, הם בעלי כוח חיבור נמוך וניתנים לשליפה עבור גמישות המערכת.

קו מוצרים אחר בתוך משפחה זו הוא מערכת מחברי MATE-N-LOK מסחריים. מוצרים אלו הם עם פסיעה של 0.200 ‏[5.08] ובדירוג של ‏‎VAC/VDC‎‏ ו- ‏‎19A‎‏.

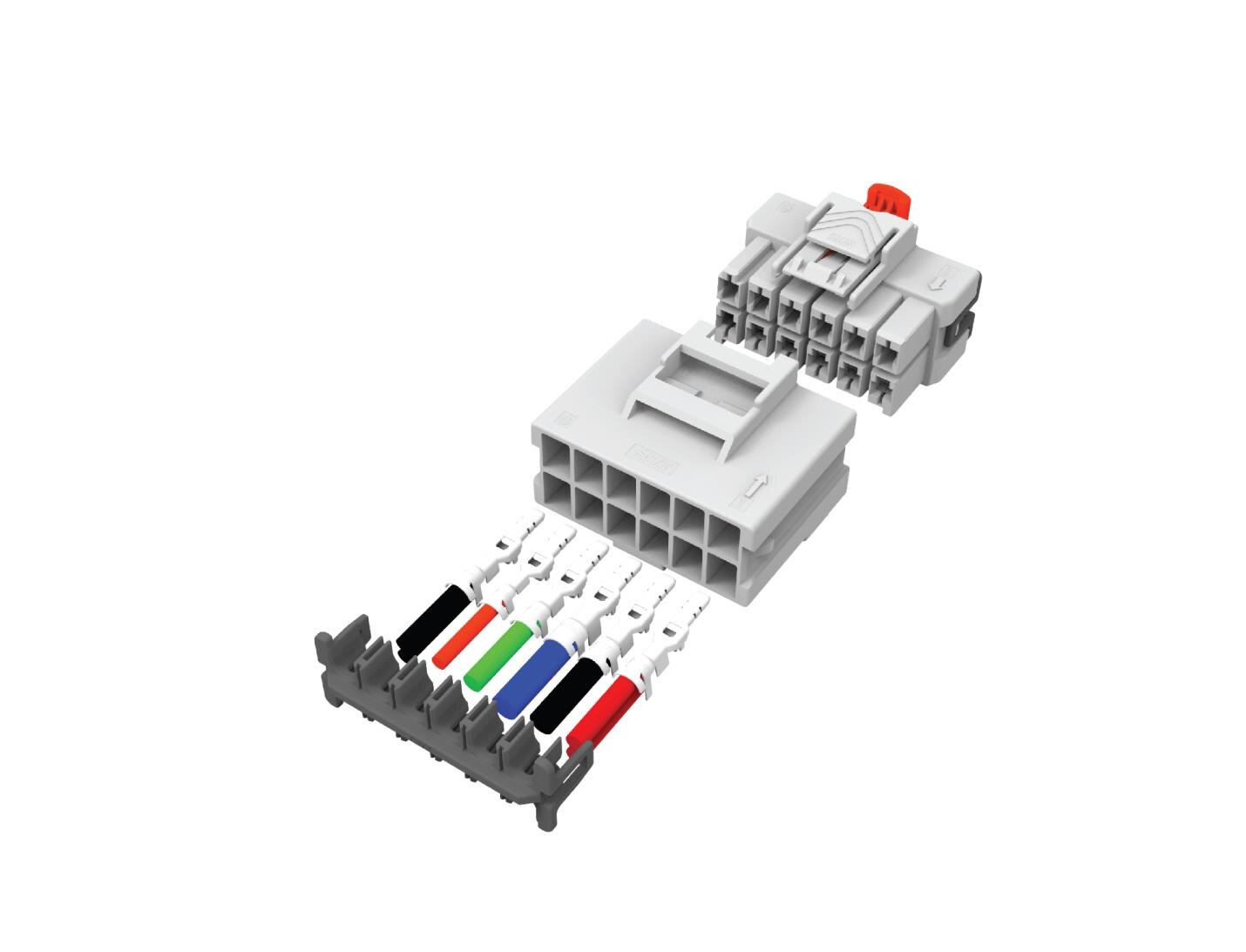

מחברי Power Triple Lock

פתרון מחברי Power Triple Lock החדש מבית TE עונה ישירות לרצון תעשיית מכשירי החשמל לאמינות, פונקציונליות ובטיחות מוגברות ולקלות השימוש. אחד ההיבטים של הוורסאטיליות של מחברי Power Triple Lock נובע ממספר המוצרים המוצעים. הקו כולל גודלי חיבורים רבים עבור תקעים וכיפות בתצורות של תלויים חופשית כמו גם הרכבה בפאנל. מבחר התצורות הרחב ביותר של חיבורים יחידים, כפולים ומטריצות של קו המוצרים Power Triple Lock עם חיווי פין 1 הוא בעל ארבע אפשרויות קידוד וצבע כדי לאפשר אימות ויזואלי במהלך ההרכבה. פסי-פינים בשורה יחידה זמינים גם כן עם 2, ‏3, ‏4 או 5 חיבורים.

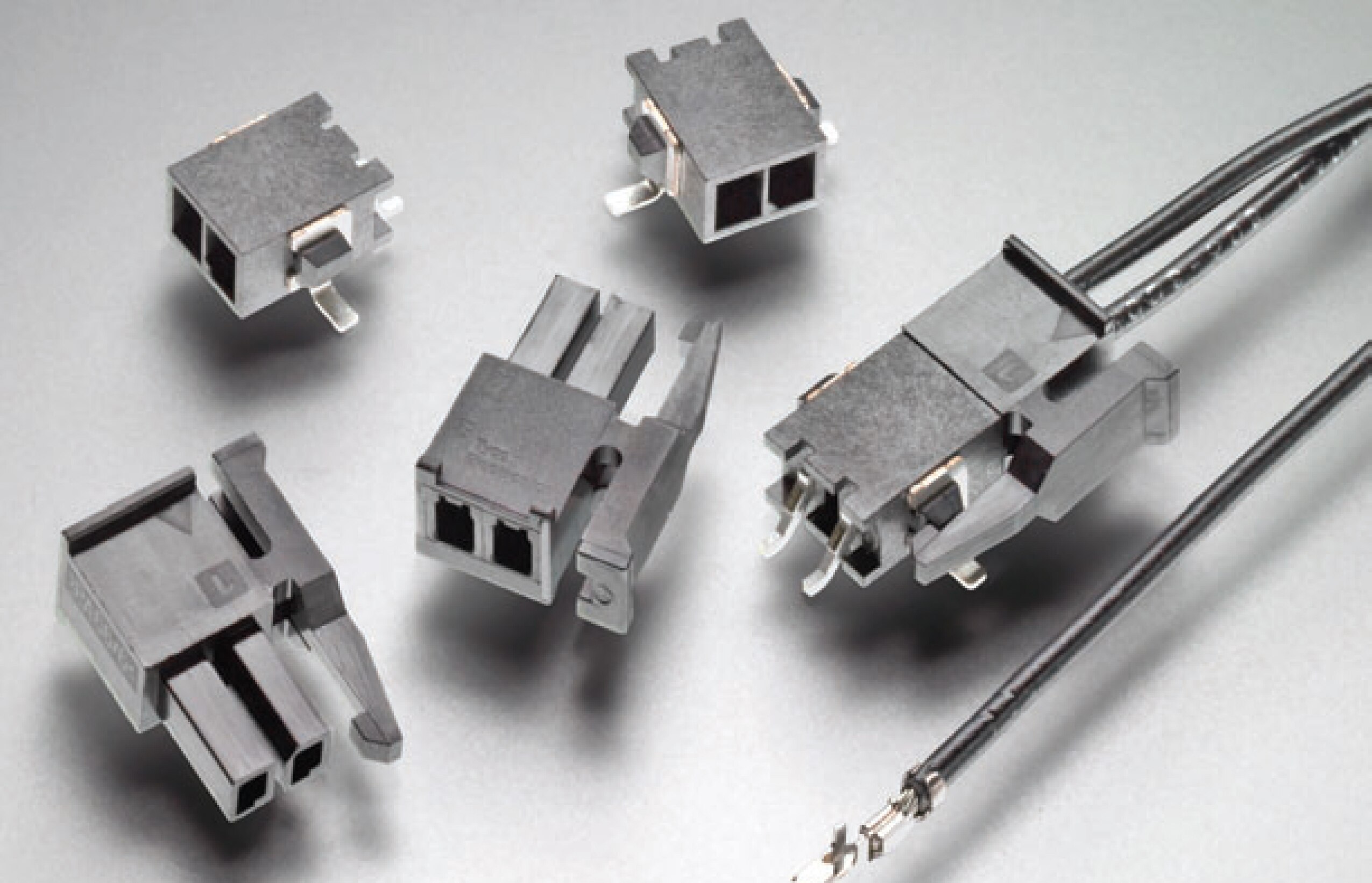

מחברי Micro MATE-N-LOK

מערכת מחברי Micro MATE-N-LOK ‏3 מ"מ היא מערכת מחברי חוט-לחוט וחוט-ללוח עם מגעים על קו-מרכזי של 3 מ"מ [0.118]. שתי התצורות שורה-יחידה ושתי-שורות זמינות. מגעי שקע עם פינים בהצמדה (Snap-in) ובלחיצה משמשים לסיומות של חוטי‏ 24-20 [0.2-0.6] ו- 30-26 ‏‏‎[0.05-0.15]AWG‎‏. בתי התקע והשקע מאפשרים תצורות של חוט-לחוט וחוט-לפאנל. מכללי פסי-פינים עבור חברורי חוט-ללוח כוללים רכיבים אנכיים ובזווית ישרה. פסי-פינים אלו התואמים לתהליכי Reflow ‏IR זמינים בתצורות של חור-עובר והרכבה משטחית. שימושים טיפוסיים של מערכת המחברים Micro MATE-N-LOK ‏3 מ"מ כוללים מכשירי חשמל, מכשור, מכונות תעשייתיות, ציוד ביתי ומערכות אבטחה.

הצג את כל מחברי Micro MATE-N-LOK

מחברי Micro MATE-N-LOK עם פרופיל נמוך

כיסויי מעצורי מתיחה Micro MATE-N-LOK

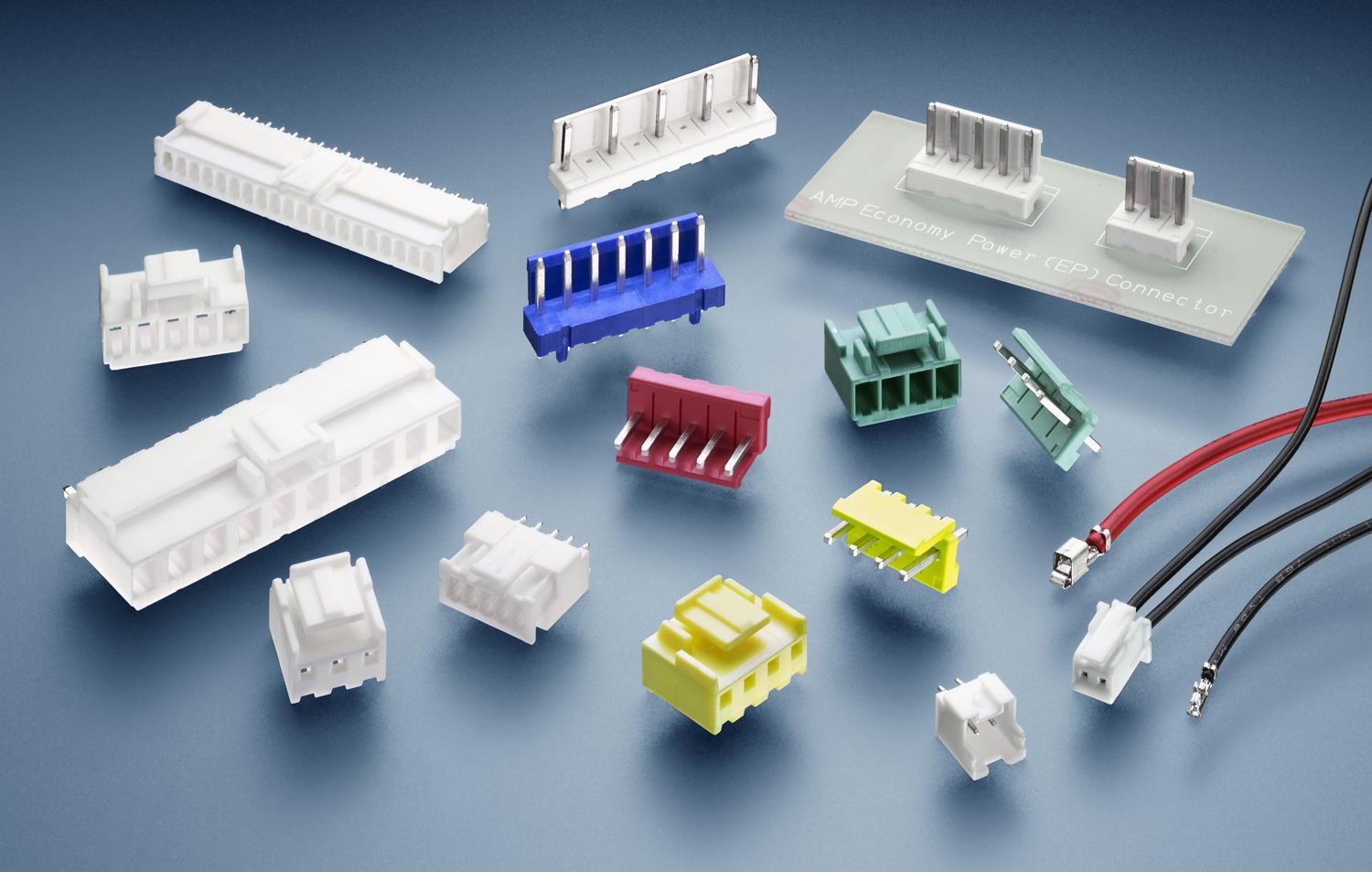

מחברי Economy Power

מחברי Economy Power (EP) II ו- EP 2.5 מציעים יותר יתרונות לעומת תכן EP עליו הם מבוססים. מחברי EP II הם בעלי פסיעה של "0.156 ‏[3.96 מ"מ] ועם דירוג VAC ‏600 ועד ‏‎‏11A‎‏, ומציעים אפשרויות עבור מגוון רחב יותר של יישומים לצד גודלי חוטים של ‏‎22-18AWG‎‏ ‏[0.321-0.963 מ"מ]. עם עד 12 חיבורים, מחברי EP II מתאימים ביותר להספקת כוח ללוחות. משפחת EP 2.5 הקומפקטית מבוססת על פסיעה של "0.098 ‏[2.5 מ"מ] והיא בדירוג מתח של VAC ‏250 עם דירוג זרם מוביל-בתעשייה של עד ‏‎4.5A.‎‏ עם גודלי חוטים של ‏‎‏26-20AWG‎‏ ‏[0.121-0.601 ממ"ר] ועד 20 חיבורים, EP 2.5 מתאימה עבור הספקת כוח בלוחות כאשר המקום הוא בעל חשיבות עליונה. שני המחברים EP II ו- EP 2.5 מציעים שתי רמות של אמינות מכנית וחשמלית: סגר ננעל אמיתי מונע מבית התקע ומפס-הפינים לרעוד ולהיפרד, בעוד שהתקן אופציונלי Terminal Position Assurance ‏(TPA) מסייע להבטחת ריתוק ההדקים.

מחברי Economy Power II

מחברי Economy Power 2.5

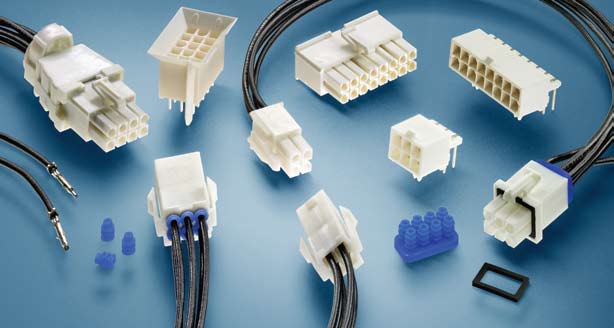

מחברי Mini Universal MATE-N-LOK

מערכת המחברים Mini-Universal MATE-N-LOK מציעה חיבורי חוט-לחוט וחוט-ללוח עם מגעים על קו מרכזי של 4.14 מ"מ [0.163] ודירוגי זרם עד למקסימום של 9.5 אמפר לקו. בתי התקעים והשקעים מאפשרים תצורות של חוט-לחוט וחוט-לפאנל, ומכללי פסי-הפינים מציעים חיבורי חוט-ללוח בתצורות אנכיות ובזווית ישרה. קיימות אפשרויות של חוט-לחוט, תלייה-חופשית או הרכבת פאנל עם 1-15 חיבורים בתצורות של קו-אחד, שתי שורות או מטריצה, ומערכות חוט-ללוח בתצורות של שתי שורות ומטריצה עם 2-24 חיבורים. בתי מחבר דו-מיניים זמינים גם כן עם 2-4 חיבורים עבור יישומי תליה-חופשית. מגעי שקע עם פינים בהצמדה (Snap-in) ובלחיצה משמשים לסיומות של חוטי 30-16 ‏[0.05-1.2 ממ"ר]AWG‎‏ עם קוטרי בידוד של עד 3.20 מ"מ.

מערכת מחברי Mini-Universal MATE-N-LOK מציעה גם תכן חסין-התזה המאפשר שימוש במקומות בהם לחות גבוהה, נתזי נוזלים אקראיים או יישומים חשופים לקצף דורשים מחברים אטומים עבור ביצועים חשמליים משופרים. המערכת האטומה זמינה עם 2-16 חיבורים לפי בחירה.

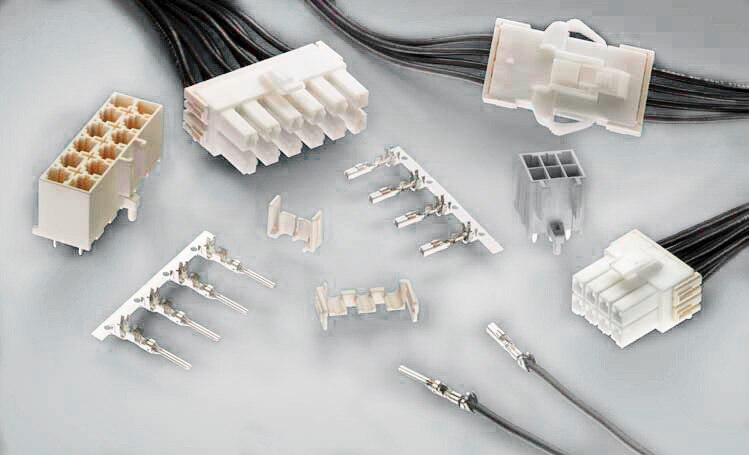

מחברי ‏(PDL)‏ Power Double Lock ‏

מחברי Power Double Lock הם מחברים קומפקטיים המתוכננים לשימוש ביישומים של מעגלי הספקת-כוח והם מתאימים היטב עבור חיווט במקררים, מזגני אוויר ומכונות מכירה אוטומטיות. מחברים אלו יכולים לשמש לבדם על ידי תחיבת מגעים עם סיומות חוט בהצמדה (Snap-in) ולחיצה לתוך הבית. בכל מקרה, להשגת הרכבת מגעים פוזיטיבית עוד יותר, ניתן לצייד את בתי התקע והכיפה עם לוחית נעילה כפולה המסייעת לתחיבה מלאה של המגעים. קיימים שלושה מרווחי קו-מרכזי של המגעים: 3.96 מ"מ, 6.5 מ"מ ו- 7.92 מ"מ. מבין אלו, מערך המגעים עם קו מרכזי של 7.92 מ"מ הוא עבור פסי-פינים עם 2 חיבורים להרכבה על לוחות. החיבור במחבר התקע בהרכבת-חוט משתמש במעגל השני מתוך 3 החיבורים בקו מרכזי של 3.96 מ"מ בבית ללא מגע מורכב. עם סידור מגעים בקו מרכזי של 3.96 מ"מ זמינים גם בתי תקע בהרכבת-חוט והחיבור בבתי הכיפה בהרכבת-חוט (עבור יישומי תלייה-חופשית והרכבה בפאנל) וכן פסי-פינים מסוג לשונית להרכבה בלוח. סידור מגעים בקו מרכזי של 6.5 מ"מ משמש בבתי תקע בהרכבת-חוט ובחיבור בפסי-פינים מסוג לשונית להרכבה בלוח. בתי התקע מורכבים עם מגעי שקע ובתי כיפה עם מגעי לשונית. פסי-הפינים מסוג לשונית עבור הרכבה בלוח מורכבים מראש עם מגעי לשונית בטבילת-הלחמה עם זנב. המגעים מתאימים לשני תחומי גודלי חוטים: ‏‎‏28-22AWG‎‏ ‏‎(עם קוטר חיצוני של הבידוד של 1.3 עד 2.0 מ"מ)‎‏ ו- ‏‎‏20-18AWG‎‏ (עם קוטר חיצוני של הבידוד של 2.0 עד 3.1 מ"מ). פס-הפינים מסוג לשונית עבור הרכבה בלוח הם בעלי מנגנון נעילה התואם לציפוי שרף המיושם על הלוח עבור חסינות-מים. הוא מתוכנן לעבוד עם פונקציית נעילת תקע. חלק זנב ההלחמה של מגעי לשונית הוא בעל מאפיין כיפוף. באינטראקציה עם זיז ההרכבה עם מאפיין הכיפוף, לשונית ההלחמה מאבטחת את הלוח היטב במהלך ההלחמה. לוחית הנעילה הכפולה תואמת למספר גדול של חיבורים של יותר מ- 3 שורות. כמו כן, תכן הרומח של הבית של מחבר זה, ללא רומח על המגעים, הופך את הטיפול במחבר לקל ביותר, מאחר וההסתבכות בין מגע אחד לשני היא מינימלית.

מערכת מחברים VAL-U-LOK

מערכת המחברים VAL-U-LOK מבית TE Connectivity מציעה חיבורי חוט-לחוט וחוט-ללוח עם מגעים על קו מרכזי של 4.20 מ"מ (0.165 אינץ') ודירוגי זרם של עד ‏‎9‎A‏‎ מקסימום לכל קו. בתי התקע והשקע מאפשרים תצורות של חוט-לחוט וחוט-לפאנל, ומכללי פסי-הפינים מציעים חיבורי חוט-ללוח בתצורות אנכית ובזווית ישרה. מערכת המחברים VAL-U-LOK זמינה בשתי שורות עם 2 עד 24 חיבורים ובשורה יחידה עם 3 עד 5 חיבורים. פסי-הפינים האנכיים זמינים עם או ללא פיני קיטוב, עם או ללא חורי ניקוז, ומציעים גרסה של חיבור עיוור. פסי הפינים בזווית ישרה זמינים עם או ללא אוגנים להרכבת בורג. מגעי שקע עם פינים בהצמדה (Snap-in) ובלחיצה משמשים לסיומות של חוטי ‏‎AWG‎‏(0.12 עד 1.2 ממ"ר)‎‏ ‏‎26-16 ‎‏ עם קוטרי בידוד של עד 3.10 מ"מ (0.122 אינץ').

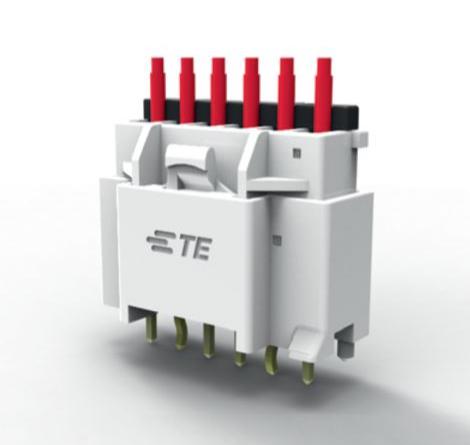

מחבר Grace Inertia 3.3

סדרת מחברי Grace Inertia מבית TE Connectivity משתמשת במנגנון נעילה באינרציה כדי להשלים את המעגל ולנעול את המחבר בו-זמנית, לטובת אמינות חיבור אידיאלית ומניעת אי-תאימות. מחברי חוט-לחוט קטנים אלו ניתנים לשימוש במגוון רחב של מוצרים חשמליים גדולים, החל ממכשירי חשמל ביתיים ועד למכונות מכירה, ומהווים פתרון טוב מאוד למניעת טעויות אנוש במהלך ההרכבה. חברת TE גם מספקת את המחברים בציפוי אורתן (Urethane) על לוחות PCB לשימוש במכונות כביסה או ביישומים דומים אחרים.
