קבלי אלקטרוליט מוצק מפולימר מבית AVX KYOCERA

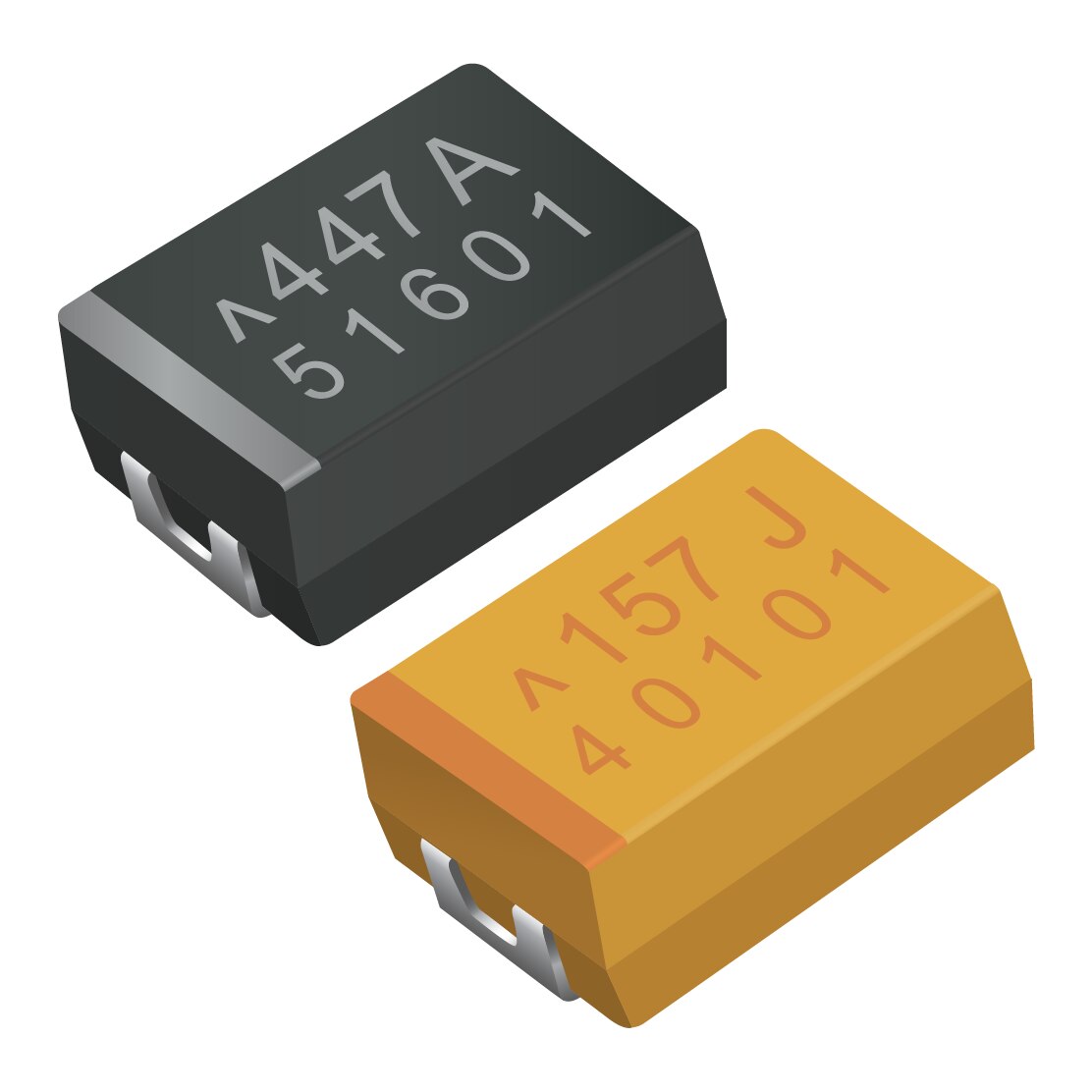

סדרת TCJ של קבלי פולימר להרכבה משטחית מבית KYOCERA AVX מציעה את הפולימרים עם המתח הנומינלי הגבוה ביותר בתעשייה עד 125°C הניתנים לשימוש ביישומים של עד V‏ 100. עם ESR נמוך, קבלים אלה מיועדים לשימוש כללי ביישומים מסחריים, תעשייתיים, רשתות ואחרים. הסדרה מציעה מגוון רחב של קיבוליות ב- 17 גודלי מארז SMD עם סיומות מוליכי-J סטנדרטיים בתעשייה וטמפרטורת פעולה מקסימלית של עד 125°C. ירידת הערך הנומינלי (Derating) הסטנדרטית של קבלי פולימר היא 10% עבור מוצרי מתח נמוך ו- 20% עבור מוצרי מתח גבוה. אלקטרודת הפולימר המוליך מציגה אופן תקלה לא-מזיקה בתנאי שימוש מומלצים. רכיבים תואמי RoHS מתרכובת נטולות הלוגן ונטולות עופרת.

הזוכה בפרס השנתי של ‎2010 Elektra Component

גיליון נתונים: סדרת TCJ

עיקרי מוצר: קבלים סדרת TCJ

דוגמאות: ערכות דוגמה

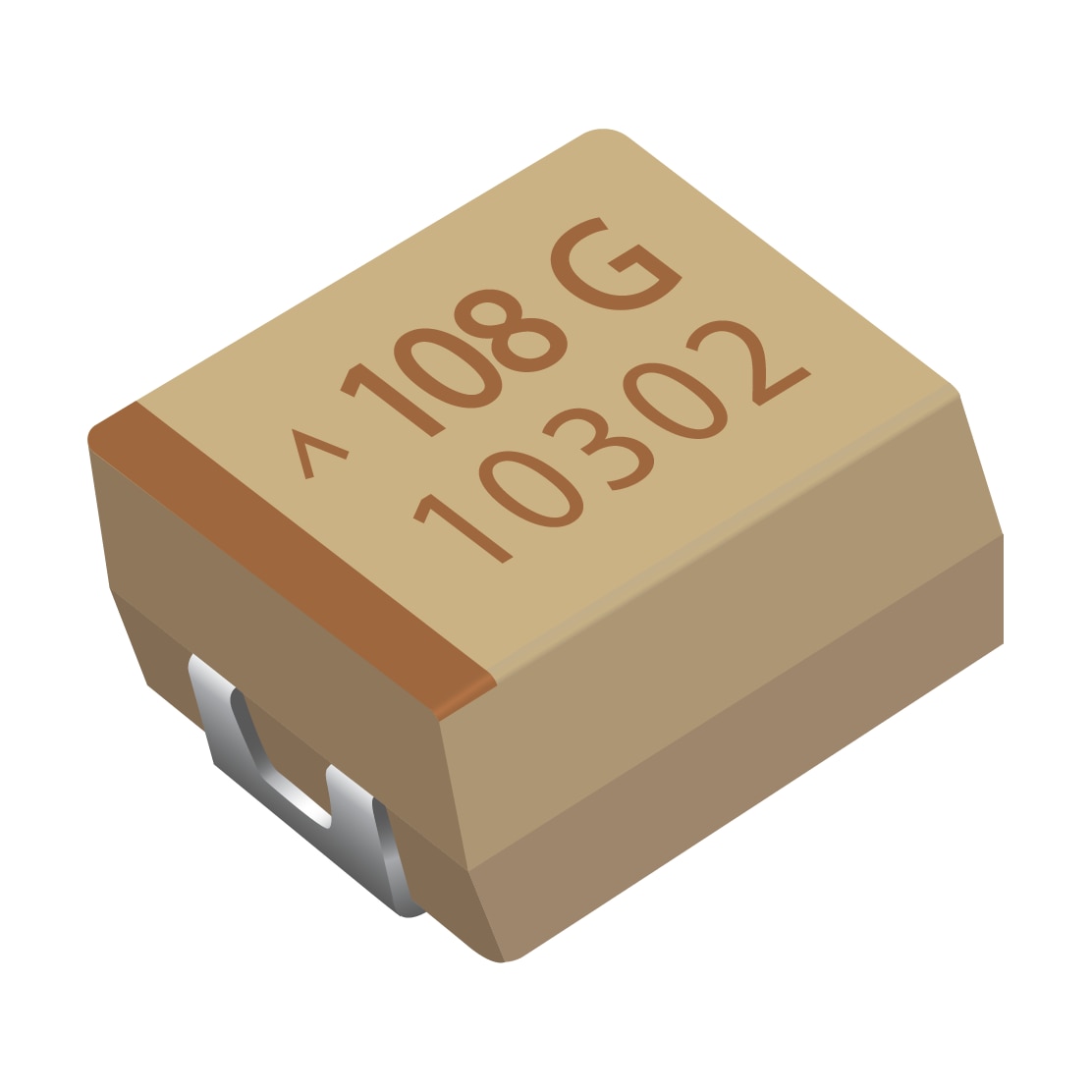

סדרת TCM מבית KYOCERA AVX של פולימרים מוליכים עם מבנה רבי-אנודות משיגה ESR נמוך ביותר, מציעה פתרון עבור יישומים בתחומי הטלקומוניקציה, העברת נתונים אלחוטית ויישומי הספק אחרים עם ביצועים עיליים כגון מעבדי הספק ומעגלים משולבים. קבלי סדרת TCM ניתנים לטעינה בזרם רצוף גבוה יותר, הם חסונים יותר מפני נחשולי זרם ויש להם אופן תקלה לא-מסוכנת. לתכן החסון רב-האנודות של סדרת TCM יש נצילות נפחית גבוהה והוא מציע קיבוליות גבוהה של עד μF‏ 1,000‏ ומתחים נומינליים של עד V‏ 100‏ והוא שומר על הקיבוליות בתדר גבוה.

גיליון נתונים: סדרת TCM

עיקרי מוצר: קבלי שבב טנטלום סדרת TCM

מאמרים: קבלי פולימר מוליך

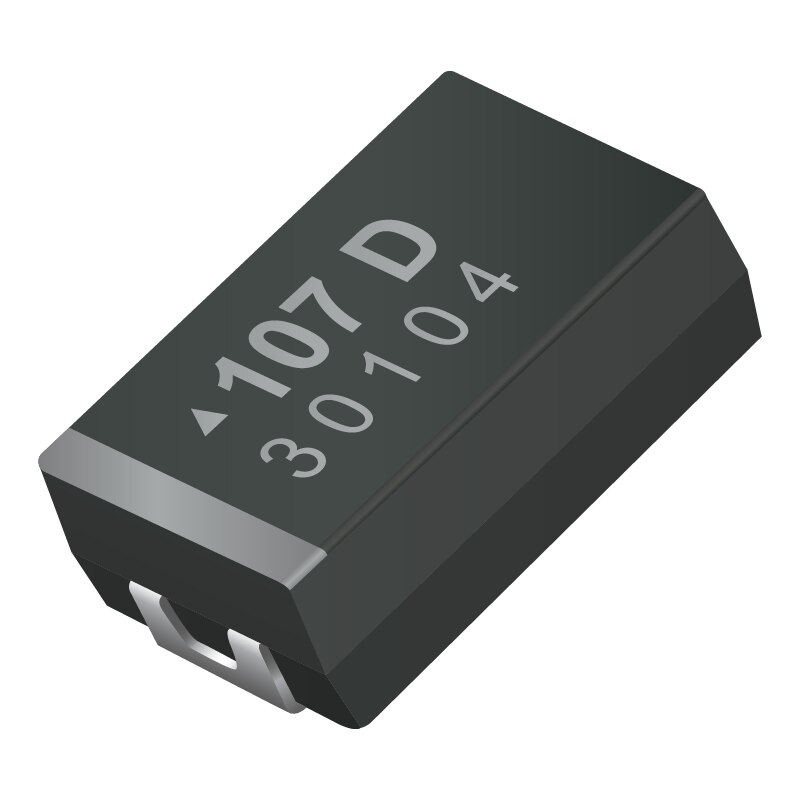

הסדרה המקצועית TCR של קבלי פולימר מוליך מתוכננת עבור שימוש ביישומי אמינות גבוהה עם דרישה לביצועים יציבים ולמשך זמן ארוך יותר - כגון ממירי DC/DC בהספק-גבוה המשמשים בטלקומוניקציה, תעשייה ואוויוניקה. כל החלקים נתונים לתהליך בקרת חלקים ייחודי מוגן-פטנט Q-Process של KYOCERA AVX עם מיון סטטיסטי ושיפורי בקרת תהליכים המבטיחים ביצועים עיליים בסביבות תובעניות.

הסדרה מציגה אמינות בסיסית משופרת של 0.5% ל- 1,000 שעות ב- ‎85°C, תחום רחב של מתחים נומינליים מ- V‏ 10 עד V‏ 63, DCL 0.05xCV נמוך יותר במק"טים נבחרים ויציבות משופרת בלחות עם ממתח. מדורג לעבוד עד ‎105°C.

גיליון נתונים: סדרת TCR

מאמרים: קבלי פולימר מוליך

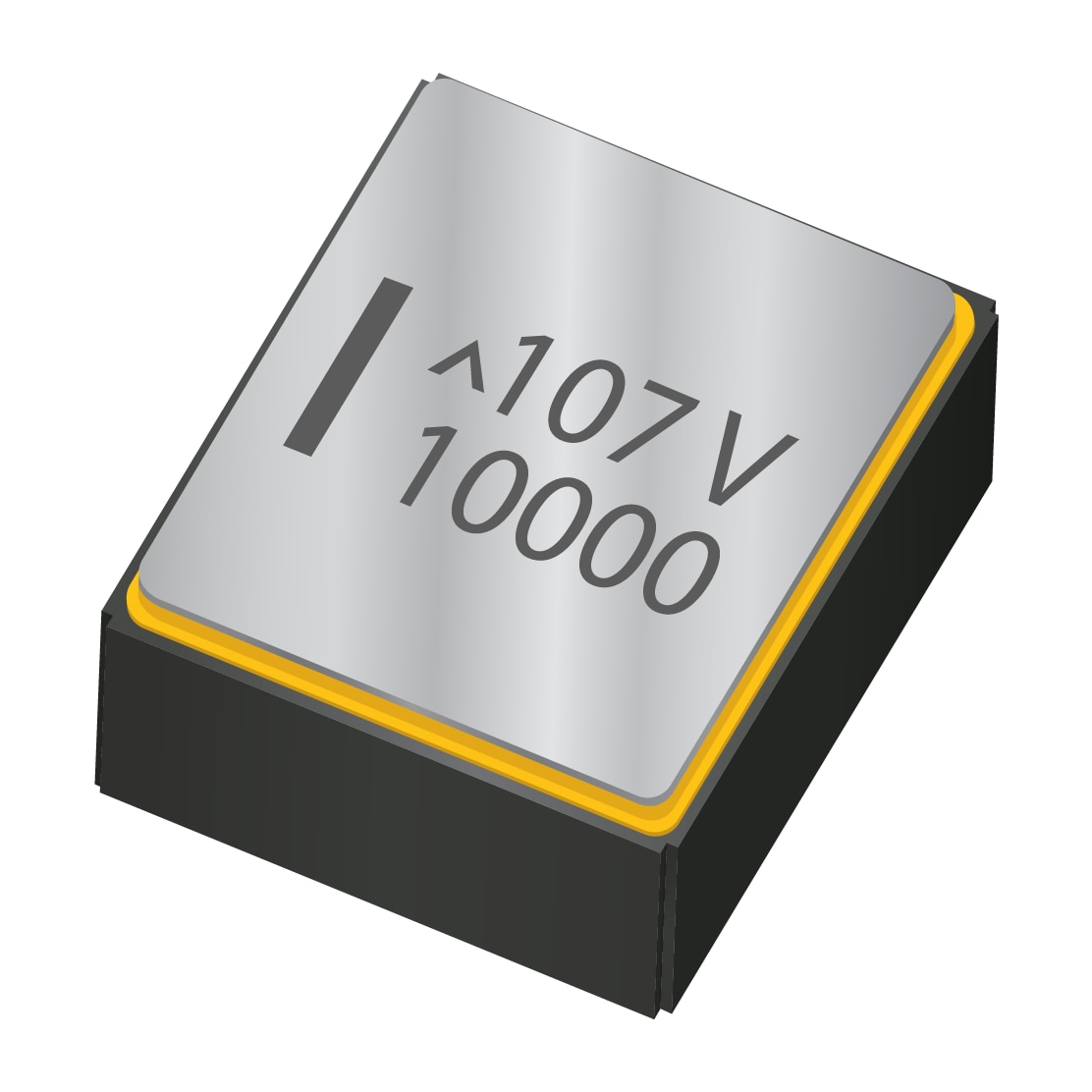

המארז האטום-הרמטית של קבלי פולימר מוליך סדרת TCH משכך את השפעת הלחות והחמצון, ומציע את משך חיי הפעולה הארוך ביותר של 10,000 שעות עבור סוגי חלקים נבחרים. תחום רחב של קיבוליות, תחום מתחים של עד ‎100 V, ‏ESR נמוך וחוסן מפני נחשולים הופכים קבל פולימר מוליך זה לאידיאלי עבור יישומים קריטיים-למשימות ארוכי-חיים בתעופה-וחלל, הגנה-וביטחון ומעגלים תעשייתיים אחרים.

כל החלקים נתונים לתהליך בקרת חלקים ייחודי מוגן-פטנט Q-Process של KYOCERA AVX עם מיון סטטיסטי ושיפורי בקרת תהליכים המבטיחים ביצועים עיליים בסביבות תובעניות. התכן פותח בשיתוף פעולה עם סוכנות החלל האירופית ESA עבור יישומים ברמת חלל, ומפרט ה- ESCC נמצא בשלב ההכנה.

זוכה בפרס ‎2015 Elektra

גיליון נתונים: סדרת TCH

מסמכים טכניים: קבלי טנטלום פולימר מוליך אטומים-הרמטית | השגת האמינות הגבוהה ביותר עבור קבלי טנטלום

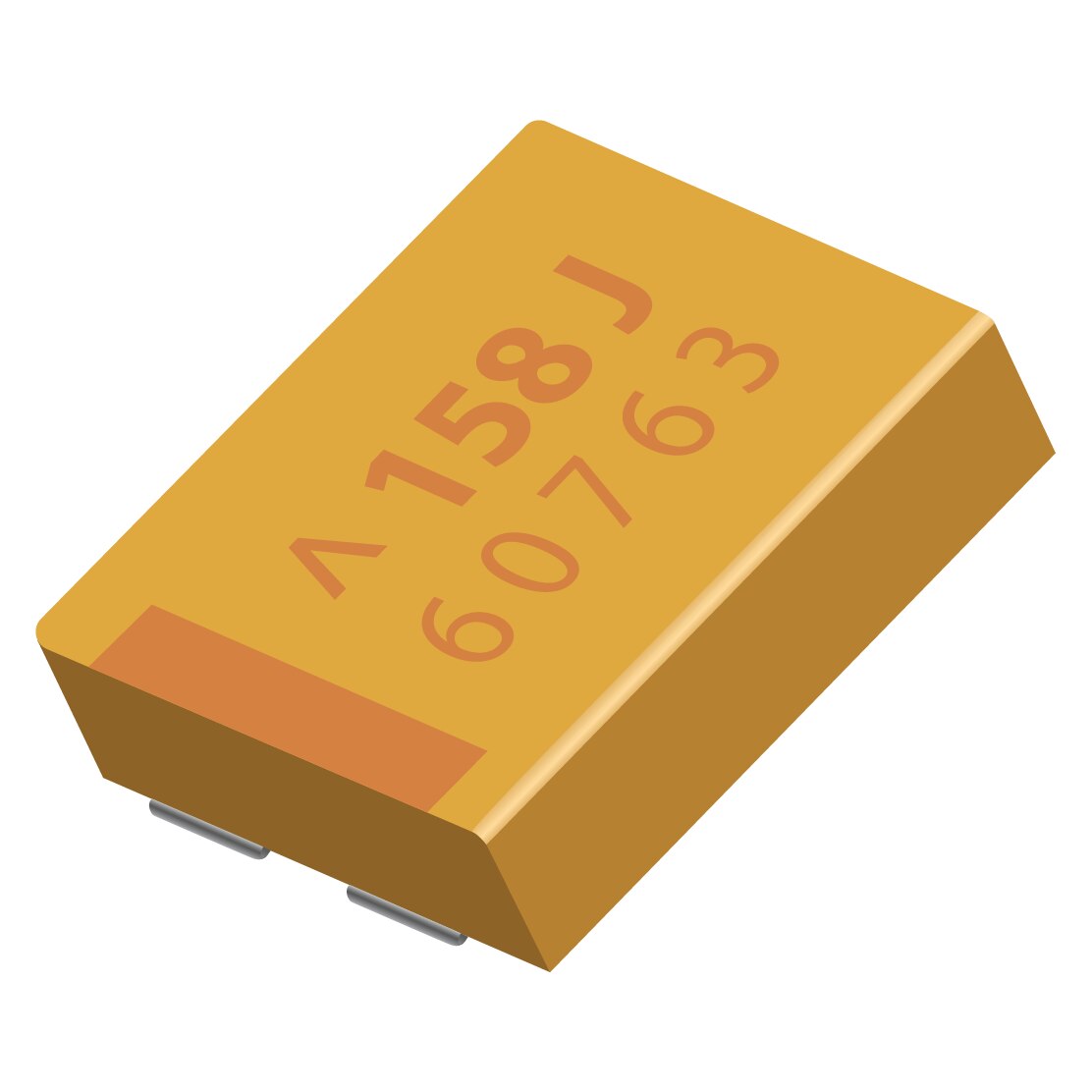

תכן סיומות מתחת-ללשונית (Undertab) (עם הפנים-מטה) של סדרת פולימר מוליך TCN זו מעניק את היתרון של נצילות נפחית גבוהה ביותר של הקיבוליות ברכיבים עם פרופיל נמוך. הסדרה מציעה תחום רחב של קיבוליות ו- ESR נמוך במספר גודלי מארז בחתימות-שטח של 0805 עד 7361 וגובהי רכיבים מקסימליים מאולטרה-דקים של 1 מ"מ ועד 2.00 מ"מ. רכיבים אלו הם אידיאליים עבור מודולי הספקת-כוח קטנים, התקנים נישאים-ביד ויישומים אחרים עם מגבלת גובה. לאלקטרודת הפולימר המוליך יש אופן תקלה לא-מסוכנת בתנאי שימוש מומלצים

גיליון נתונים: סדרת TCN

עיקרי מוצר: סדרת פולימר בפרופיל נמוך סדרת TCN

מאמרים: קבלי פולימר מוליך

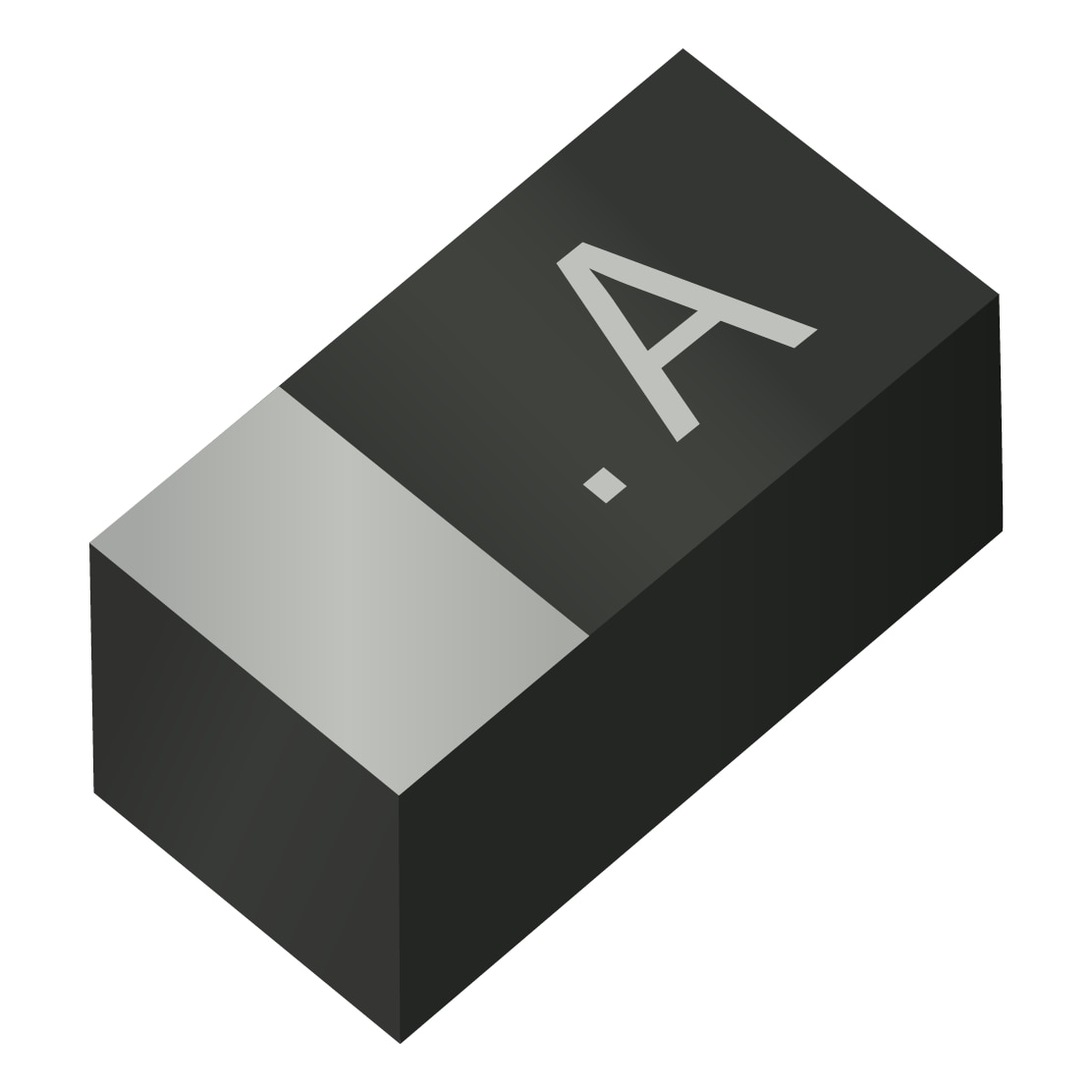

סדרת קבלי פולימר F38 מבית KYOCERA AVX משתמשת בפולימרים ייחודיים שהם הקטנים ביותר בשוק. טכנולוגיית עם הפנים-מטה מספקת קיבוליות גבוהה ביותר במארזי SMD זעירים עד כדי חתימת שטח של 0603 וגובה מקסימלי של 0.9 מ"מ עבור נצילות נפחית גבוהה. סדרת F38 מעניקה למהנדסי התכנון חלופה לקבלי MLCC פולטי רעש בטלפונים ניידים והתקנים נישאים-ביד אחרים לצרכנים כגון סמאטרפונים, טאבלטים, מחשבים אישיים וכד'. סדרה זו גם כוללת קטודות פולימר מוליך עם ESR נמוך, ESL נמוך בתחום תדרים רחב, יכולת זרם אדווה גבוהה ואופן תקלה לא-מסוכנת.

גיליון נתונים: סדרת F38

מאמרים: קבלי פולימר מוליך | חברת KYOCERA AVX מקטינה את ה- ESR של קבלי טנטלום פולימרי זעירים סדרת F38 שלה

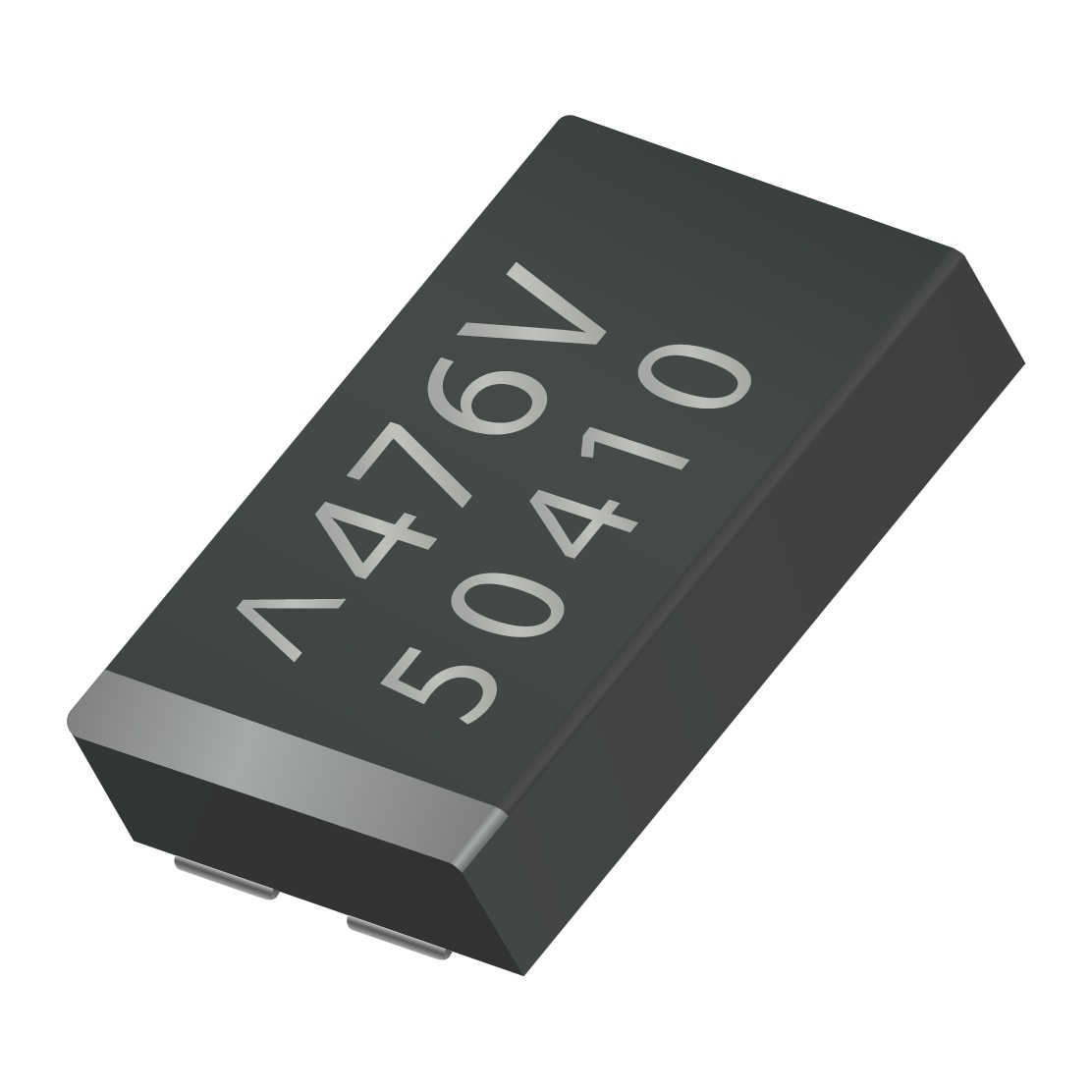

קבלי שבב אלקטרוליטיים מוצקים קטודת פולימר מוליך סדרת ™J-CAP עם יחס Joule/cc הגבוה ביותר מתוכננים לספק פתרונות קטנים עם פרופיל נמוך ואנרגיה גבוהה עבור יישומי כונן מצב-מוצק (SSD) תובעניים. מציגים ESR נמוך והאנרגיה הגבוהה ביותר ליחידת נפח (Joules/cc) מכל קבלי SMT המקבילים הקיימים כיום בשוק. היצע מתחים מ- V‏ 6.3‏ עד V‏ 35. הם ממוקדים לשירות חסון ולמשך חיי פעולה ארוכים באמצעות תכן פנימי וחומרים ממוטבים עם התיישנות זמן/מתח של 100% ובדיקות נחשול התנגדות נמוכה של 100%. מתוכננים עם הדקים מתחת-ללשונית (Undertab) עבור נצילות נפחית מקסימלית וצפיפות הרכבה גבוהה על לוחות PCB. אלקטרודת הפולימר המוליך מציגה אופן תקלה לא-מזיקה בתנאי שימוש מומלצים. רכיבים תואמי RoHS עשויים מתרכובת נטולת הלוגן ונטולת עופרת.

גיליון נתונים: סדרת ™J-CAP

עיקרי מוצר: קבלי סדרת ™J-CAP

מאמרים: חברת KYOCERA AVX מרחיבה את סדרת קבלי פולימר מוליך ™J-CAP המובילה בתעשייה עם גודל מארז חדש ודירוגי אנרגיה משופרים

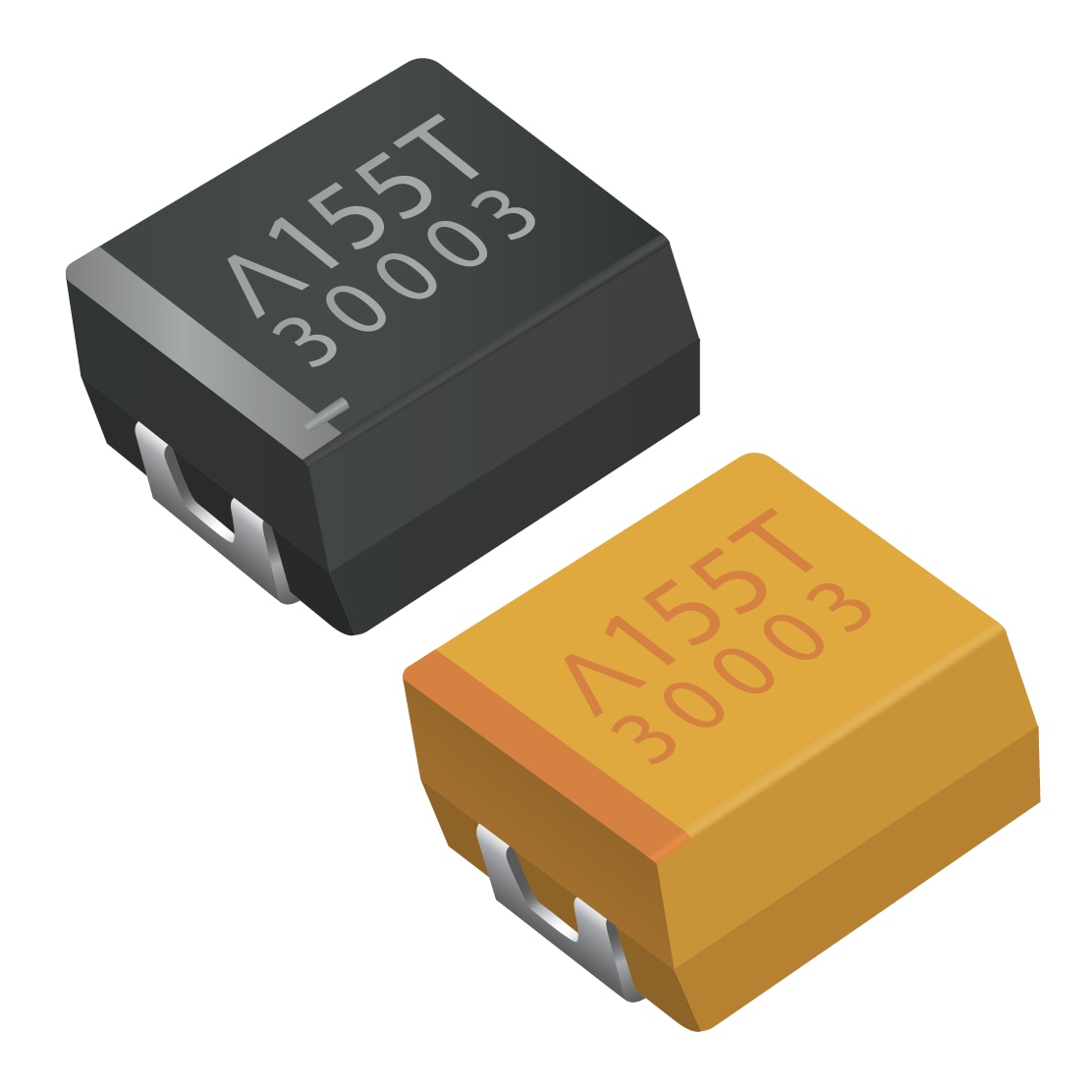

סדרת TCQ של קבלי פולימר מוליך עם ESR נמוך מבית KYOCERA AVX כוללת רכיבים מורשי AEC-Q200 שפותחו כדי לספק עמידות גבוהה ויציבות בביצועים, ולענות על דרישות האמינות של יישומים בכלי-רכב. מורשית למפרטי AEC-Q200 של ה- Automotive Electronics Council‏ (AEC) עבור רכיבים פסיביים, סדרת TCQ עומדת בבדיקות המאתגרות של יציבות לכל משך החיים ב- ‎125°C של ה- AEC ובבדיקת לחות תחת ממתח ב- 85‎°C ולחות יחסית של 85%, טעונה, עד 1,000 שעות - לפרטים ראו את גיליון הנתונים של הסדרה.

גיליון נתונים: סדרת TCQ

מאמרים: חברת KYOCERA AVX מציגה סדרה חדשה של קבלי שבבי פולימר מוליך עבור יישומים תובעניים בכלי-רכב

דוגמאות: ערכות דוגמה

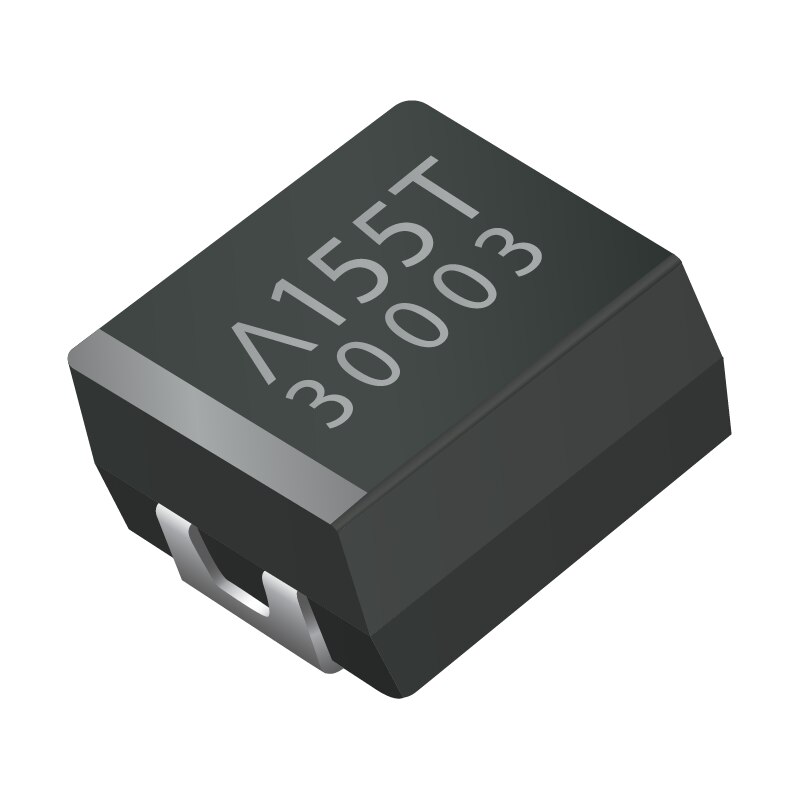

סדרת TCB היא גרסת COTS Plus ממוינת-מעלה של סדרת פולימר מוליך TCR המקצועית המתוכננת לשימוש ביישומים תעשייתיים תובעניים הדורשים ESR נמוך ביותר עם שמירת CAP יציבה בתדר גבוה וביצועי חיים ארוכים יותר - כגון ממירי DC/DC בהספק גבוה המשמשים בטלקומוניקציה, תעשייה ואוויוניקה. הסדרה מציגה אמינות בסיסית משופרת של 0.5% ל- 1,000 שעות בטמפרטורה של 85°C, והקבלים מתוכננים לעמוד בבדיקת לחות תחת ממתח בטמפרטורה ולחות יחסית (.R.H) של 85°C/85% למשך לפחות 500 שעות ובדירוג של עד 125°C. מיון נחשולים נוסף ב- 55°C- ו- 85°C עם ציפוי SnPb אופציונלי לפי דרישה.

גיליון נתונים: סדרת TCB

מאמרים: סדרת קבלי פולימר טנטלום +COTS
