פורטפוליו של דיודות TVS של Eaton
דיודות TVS הספק-גבוה של Eaton מספקות הגנת מתח-יתר אמינה עם זמני תגובה מהירים מאוד, מתח הידוק נמוך ויכולת זרם שיא גבוה בציוד אלקטרוני מגוון. הן זמינות בחתימות-שטח של הרכבה משטחית ורדיאלית או בחור-עובר, ומשתמשות בטכנולוגיית מפולת סיליקון עבור הגנה מצוינת מפני נחשולים טרנזיינטיים מזיקים, מ-ESD ועד פגיעות ברק. לקו המוצרים יש פיזור הספק שיא של עד 5 kW בצורות גל של 10/1000 µs וזרם שיא של 3.5 kA בצורות גל של 8/20 µs עבור מארזי הרכבה משטחית. משפחת מוצרי החור-עובר יכולה לדכא הספק שיא של עד 15 kW בצורות גל של 10/1000 µs וזרם שיא של 10 kA בצורות גל של 8/20 µs.
- דיודות TVS סטנדרטיות
- דיודות TVS לרכב
- דיודת TVS מדכאה ESD
- דיודות TVS הספק-גבוה
דיודות TVS 200 W במארז SOD-123FL פרופיל-נמוך - סדרת SMF
לסדרת SMFE מבית Eaton של מדכאי מתח טרנזיינטי יש יכולת הספק פולס שיא של 200 W ב-10/1000 µs, תוך שימוש בטכנולוגיית מפולת סיליקון להגנה מצוינת מפני נחשולים טרנזיינטיים מזיקים. סדרת ה-SMFE מתוכננת במארז הרכבה משטחית בתקן-תעשייה SOD-123FL פרופיל-נמוך, המסייע לאופטימיזציה של שטח לוח בהתקנים ניידים ולבישים, בין שאר היישומים הרבים.
דיודות TVS 400 W בגודל SMA להרכבה משטחית
דיודות TVS 400 W להרכבה משטחית בגודל תקן-תעשייה SMA של Eaton מעניקות הגנת מתח-יתר אמינה עם זמני תגובה מהירים, אופיינית של פחות מ-,1.0 ps מ-0 V עד VBR מינימום. דיודות אלו הן תכנים מצוינים עבור מוצרי אלקטרוניקה צרכניים, מחשוב ושרתים, ואוטומציה תעשייתית.
דיודות TVS 600 W/1000 W בגודל SMB להרכבה-משטחית עבור הגנה מפני טרנזיינטים
מדכאי נחשול בגודל תקן-תעשייה SMB פרופיל-נמוך להרכבה משטחית של Eaton מוצעים עם יכולת הספק פולס שיא של 600 W או 1000 W בצורת גל 10/1000 μs. הם מגיעים עם זמן תגובה מהיר שהוא בדרך כלל פחות מ-1.0 ps מ-0 V עד BRV מינימום. דיודות TVS אלו מתוכננות לשימוש באוטומציה תעשייתית, התקנים ניידים/לבישים, אלקטרוניקה צרכנית ויישומי טלקומוניקציה.
דיודות TVS 1,500 W במארז SMBF פרופיל-נמוך - סדרת 15BJ
היצע דיודות TVS הספק-גבוה מסדרת 15BJ של Eaton זמין במגוון פתרונות מארז והספק, במארז SMBF תעשייתי פרופיל-נמוך, הרכבה-משטחית. הדיודה מספקת הגנת מתח-יתר אמינה עם מתח הידוק נמוך, זמני תגובה מהירים ויכולת זרם שיא גבוה של פיזור הספק שיא עד 1.5 kW.
דיודות TVS לרכב 400 W SMT בגודל SMA - סדרת SMAJxxH
מדכאי נחשולים דיודת TVS בגודל תקן-תעשייה SMA (DO-214AC) פרופיל-נמוך של Eaton מוצעים עם יכולת הספק פולס שיא של 400 W בצורת גל 10/1000 μs. משפחת SMAJExxH זו מציעה פתרון חסכוני אך אמין עבור אירועי נחשול או טרנזיינט עם מתחי סטנד-אוף (standoff voltages) של עד 440 VDC.
דיודות TVS לרכב 600 W בגודל SMB - סדרת SMBJxxH
מדכאי נחשולים טרנזיינטיים בגודל תקן-תעשייה SMB פרופיל-נמוך להרכבה משטחית של Eaton מדורגים עבור יכולת הספק פולס שיא של 600 W בצורת גל 10/1000 μs. הם מגיעים עם זמן תגובה מהיר שהוא בדרך כלל פחות מ-1.0 ps מ-0 V עד BRV מינימום. דיודות SMBJxxH TVS מתוכננות לשימוש בשלדות רכב, מערכות בטיחות ומערכות בקרה אלקטרוניות אחרות הדורשות מדכאי נחשולים טרנזיינטיים מוסמכים לרכב (AEC-Q101).
דיודות TVS לרכב 1,500 W עד 5,000 W SMT בגודל SMC, להגנה מפני טרנזיינטים
מדכאי נחשולים דיודת TVS בגודל תקן-תעשייה SMC (DO-214AB) פרופיל-נמוך להרכבה משטחית של Eaton מוצעים עם יכולת הספק פולס שיא מ-1,500 W עד 5,000 Wבצורת גל 10/1000 μs. ישנן שלוש משפחות שונות עם אותה חתימת-שטח כדי להציע איזון בין הגנה לצרכים כלכליים. הן מגיעות עם זמן תגובה מהיר שהוא בדרך כלל פחות מ-1.0 ps מ-0 V עד VBR מינימום. הן גם מספקות יכולת הידוק נחשול מצוינת ואריכות ימים במהלך אירועים טרנזיינטיים.
דיודות TVS לרכב 1,500 W בגודל SMBF פרופיל-נמוך - סדרת 15BJxxxH
מדכאי נחשול דיודת TVS בגודל SMBF פרופיל-נמוך להרכבה משטחית של Eaton מוצעים עם יכולת הספק פולס שיא של 1,500 W בצורת גל 10/1000 μs. מארז ה-SMBF מציע פתרון קומפקטי יותר להגנת 1,500 W לעומת חתימות-שטח של דיודות מסורתיות בתקן-תעשייה. הם מגיעים עם זמן תגובה מהיר שהוא בדרך כלל פחות מ-1.0 ps מ-0 V עד VBR מינימום.
דיודות TVS לרכב 6,600 W ו-8,000 W SMT להגנה מפני טרנזיינטים - סדרת SM8
מדכאי נחשולים בגודל תקן-תעשייה DO-218AB פרופיל-נמוך להרכבה משטחית של Eaton מוצעים עם יכולת הספק פולס שיא של 6,600 W ו- 8,000 Wבצורת גל 10/1000 μs. דיודות TVS מוסמכות AEC-Q101 אלו מתוכננות עבור שימוש ביישומי רכב ועוזרות להגן מפני מצבי נפילת עומס.
דיודות TVS עם הדקים מוליכים ציריים הספק-גבוה 6,000 W ו-12,000 W
דיודות דיכוי מתח טרזיינטי (TVS) של Eaton Electronics מספקות את ההגנה הנדרשת עבור יישומי הספק-גבוה עם יכולות הידוק מצוינות. הן מציעות תוספת התנגדות נחשול נמוכה ובכך הופכת אותן לבלתי ניתנות לגילוי למעגל עד שיש צורך בהגנה מפני נחשול, עם זמן תגובה מהיר שהוא בדרך כלל פחות מ-1.0 ps מ-0 V עד VBR מינימום. דיודות אלו מוצעות כהגנה חד-כיוונית או דו-כיוונית עבור כל יישום הזקוק ליכולת הידוק מעולה.
דיודות TVS לדיכוי ESD - סדרת ST
דיודות דיכוי מתח טרנזיינטי (TVS) של Eaton מספקות הגנה אמינה ביותר מפני פריקה אלקטרוסטטית (ESD) וטרנזיינטי נחשולים מזיקים במגוון רחב של התקנים אלקטרוניים. הן זמינות במארזי מערך ודיודה בודדת במספר גודלי מארז בתקן-תעשייה. כל מוצר מציע מתח הידוק נמוך וזמן תגובה מהיר מאוד, למעשה ללא שום דגרדציה בביצועים לאחר אירועי ESD מרובים.
דיודות TVS 15,000 W עם הדקי מוליך ציריים - סדרת 15KP
דיודות דיכוי מתח טרזיינטי (TVS) של Eaton Electronics מספקות את ההגנה הנדרשת עבור יישומי הספק-גבוה עם יכולות הידוק מצוינות. הן מציעות תוספת התנגדות נחשול נמוכה ובכך הופכת אותן לבלתי ניתנות לגילוי למעגל עד שיש צורך בהגנה מפני נחשול, עם זמן תגובה מהיר שהוא בדרך כלל פחות מ-1.0 ps מ-0 V עד VBR מינימום. מוצעות כהגנה חד-כיוונית או דו-כיוונית עבור כל יישום הזקוק ליכולת הידוק מעולה.
דיודות TVS הספק-גבוה 3500 A - סדרת SMTJ
הדיודה מסדרת SMTJ של Eaton Bussmann מתוכננת לשימוש ביישומי הידוק אפיק DC הספק-גבוה. היא מציעה ביצועים מעולים, מתח הידוק נמוך יותר תחת נחשול, יציבות ביצועים ואמינות מוגדלת בהשוואה לטכנולוגיית MOV מתחרה. היא אידיאלית עבור תחנת בסיס ומערכות טלקומוניקציה 5G, הגנת Ethernet ויישומי אוטומציה תעשייתית, אם להזכיר כמה.

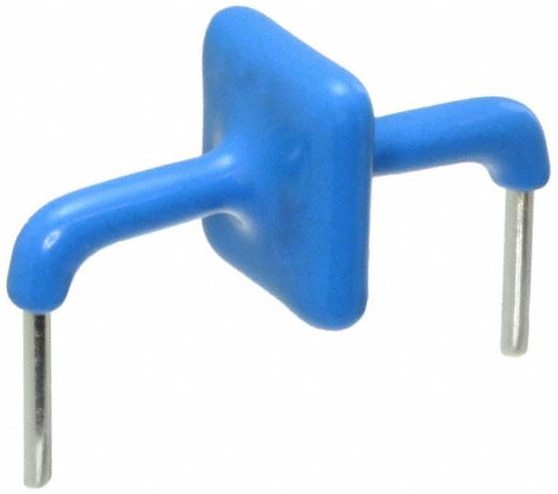

דיודות TVS הספק-גבוה עם הגנה עד 10,000 A - סדרת AK
דיודות TVS הספק-גבוה מסדרת AK של Eaton Electronics מתוכננות במיוחד לעמידה בסביבות בדיקת נחשולים חמורים עבור יישומי AC כמו גם DC. דיודות אלו מתוכננות עם התנגדות בעלת שיפוע נמוך ומתח הידוק נמוך בטכנולוגיית Snapback. הן עומדות בתקני התקני הגנה מפני נחשול UL1449 עבור יישומים כמו אלקטרוניקה צרכנית, מכשירי חשמל ביתיים, אוטומציה תעשייתית או הגנת קו VAC.
